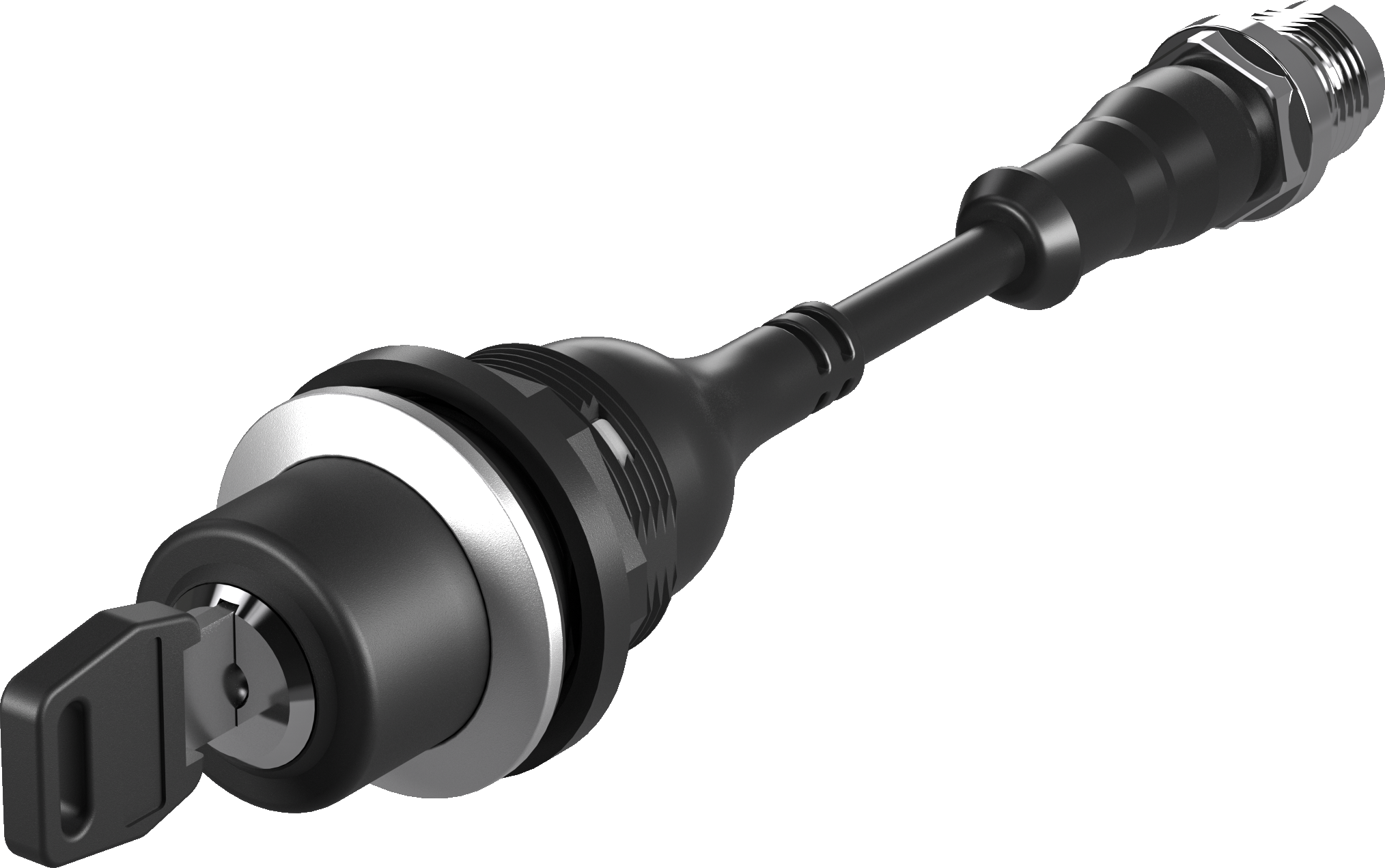

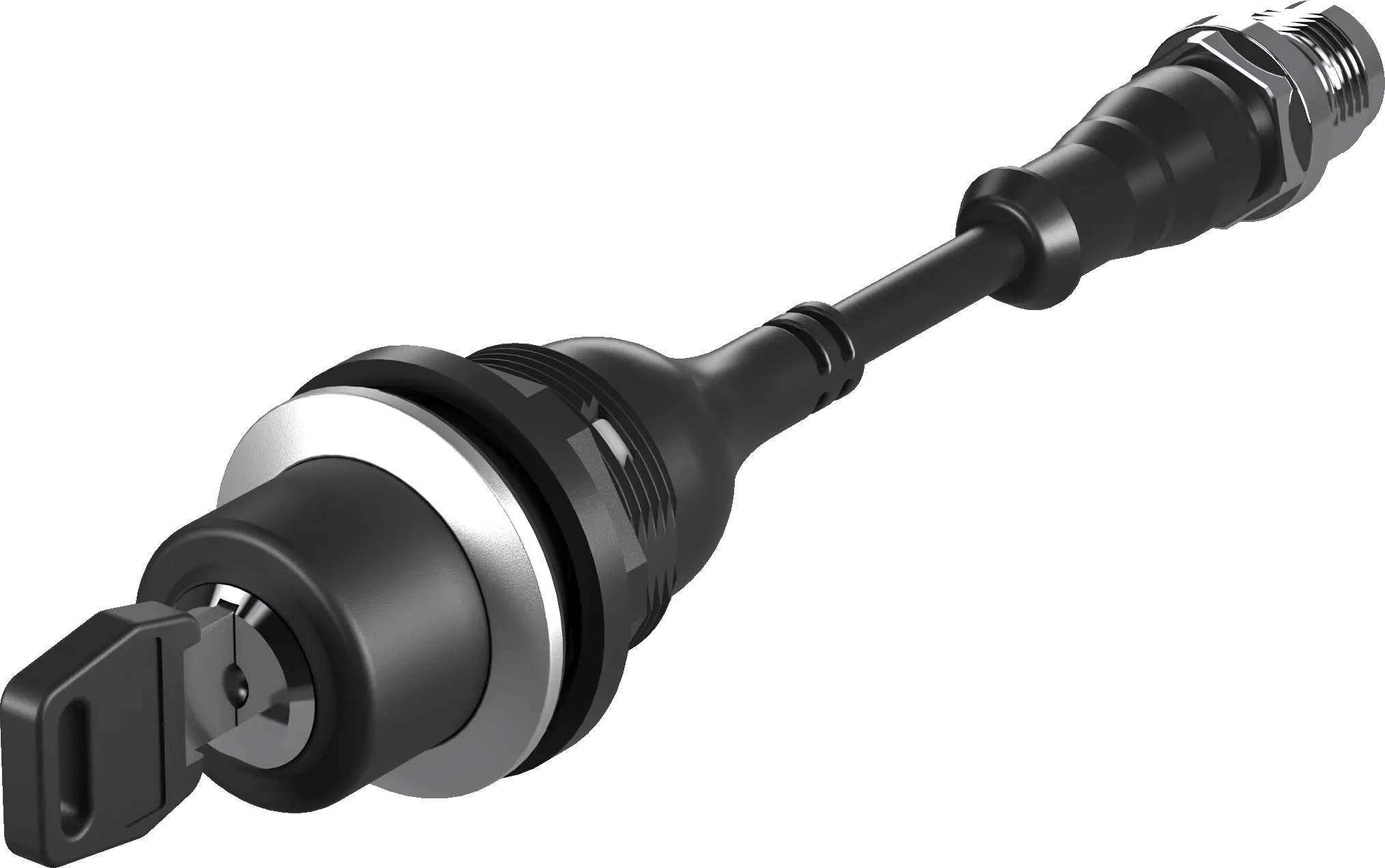

SSSA12II_M07 - Schlüsselschalter rastend mit M12-Anschluss an Kabel

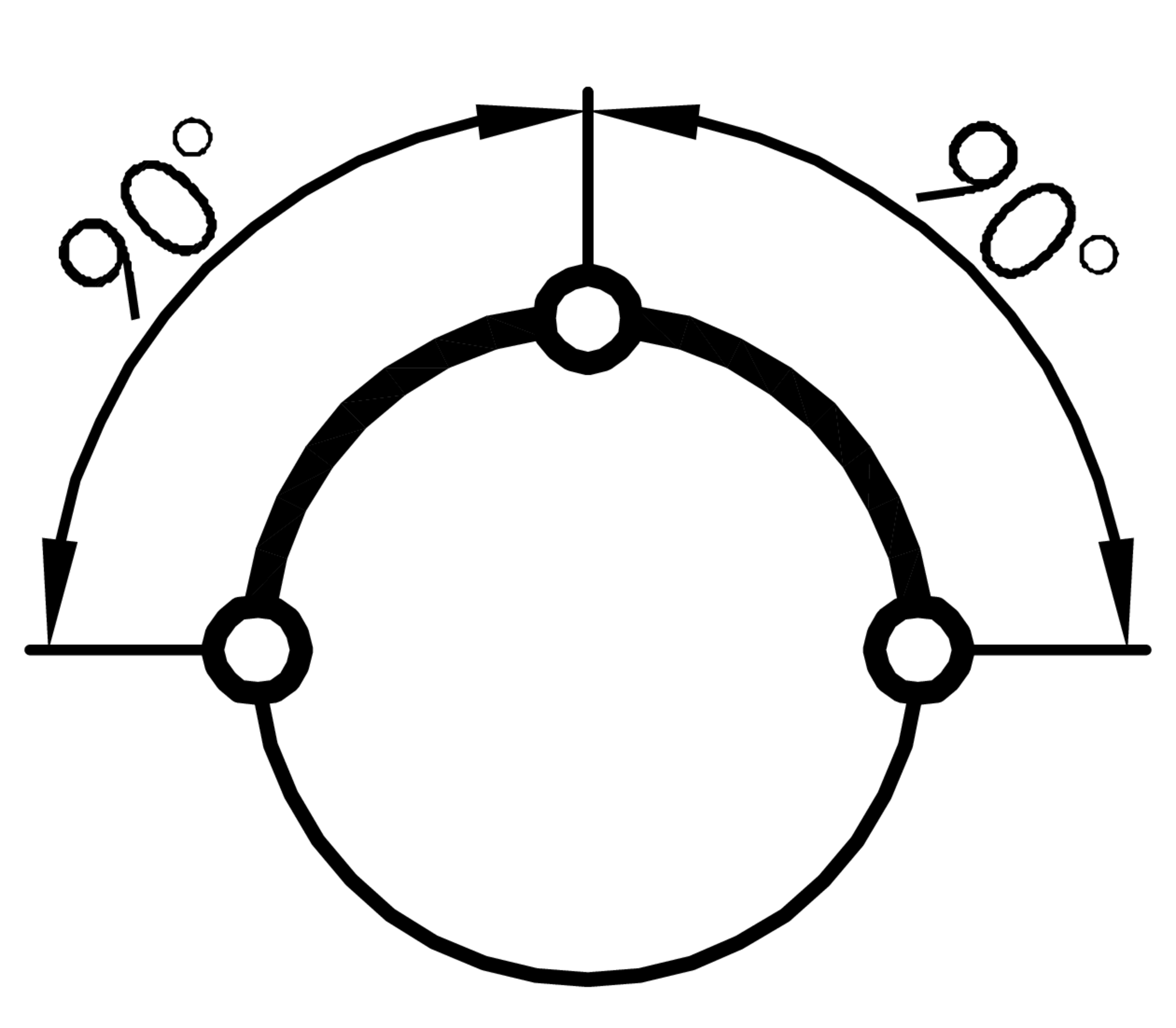

Konfektionierter Schlüsselschalter mit M12-Anschluss 4-polig, mit drei Schaltstellungen und rastender Schaltfunktion. Schaltstellung 1 liegt auf 0°, Schaltstellung 2 auf -90° und Schaltstellung 3 auf 90°. Der Schlüssel kann auf allen Schaltstellungen abgezogen werden.
Inklusive 2 Schlüssel. Verschiedenschließend auf Anfrage möglich.
Baureihe
SHORTRON®-M12

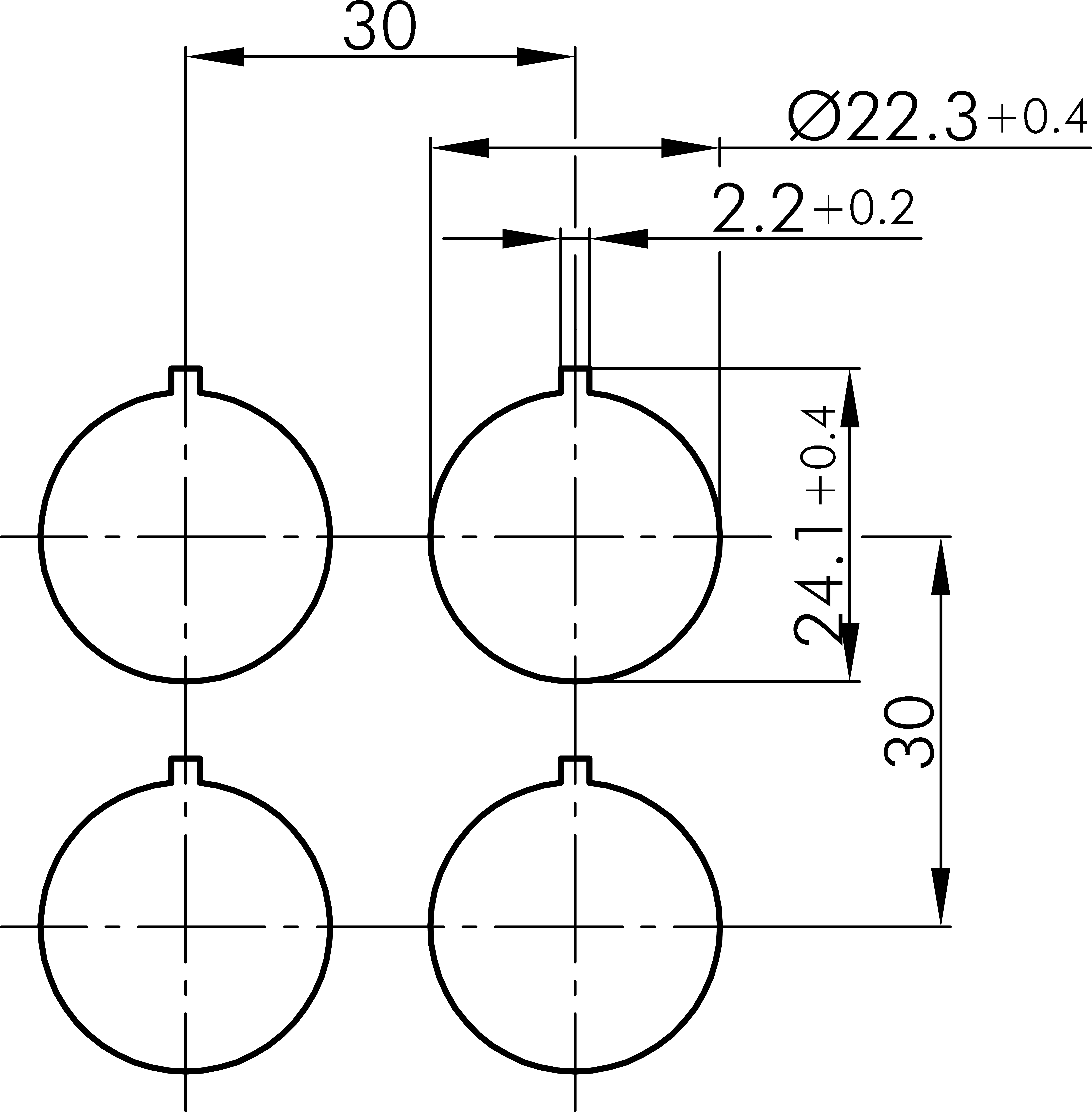

Einbauöffnung
Ø 22,3 mm

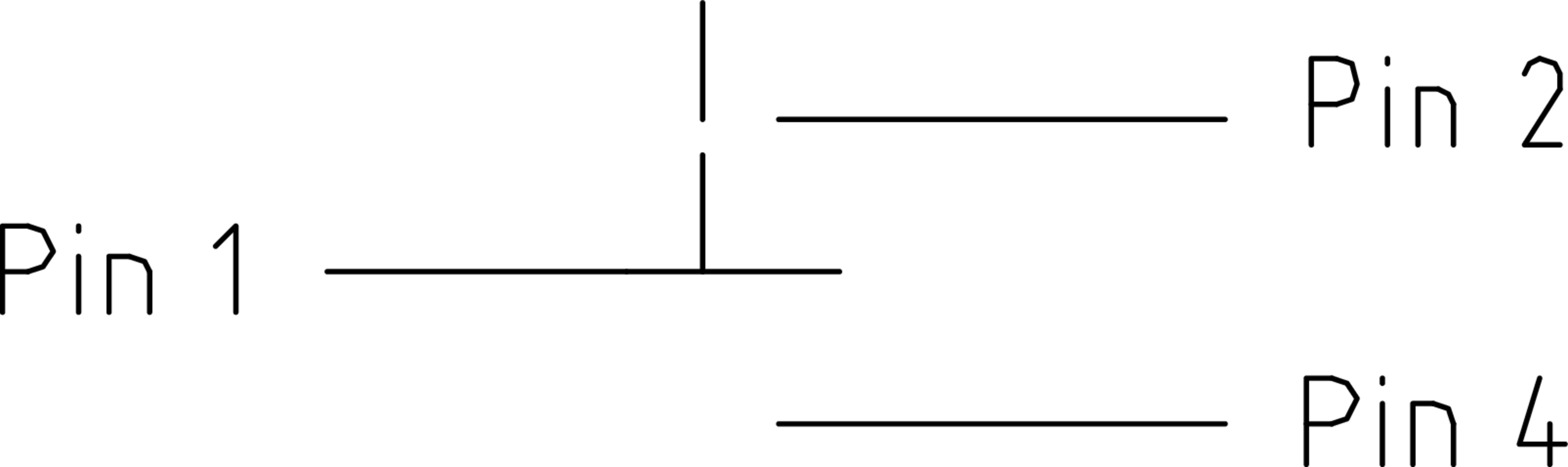

Kontaktart
2NO
Schaltfunktion
Rastfunktion

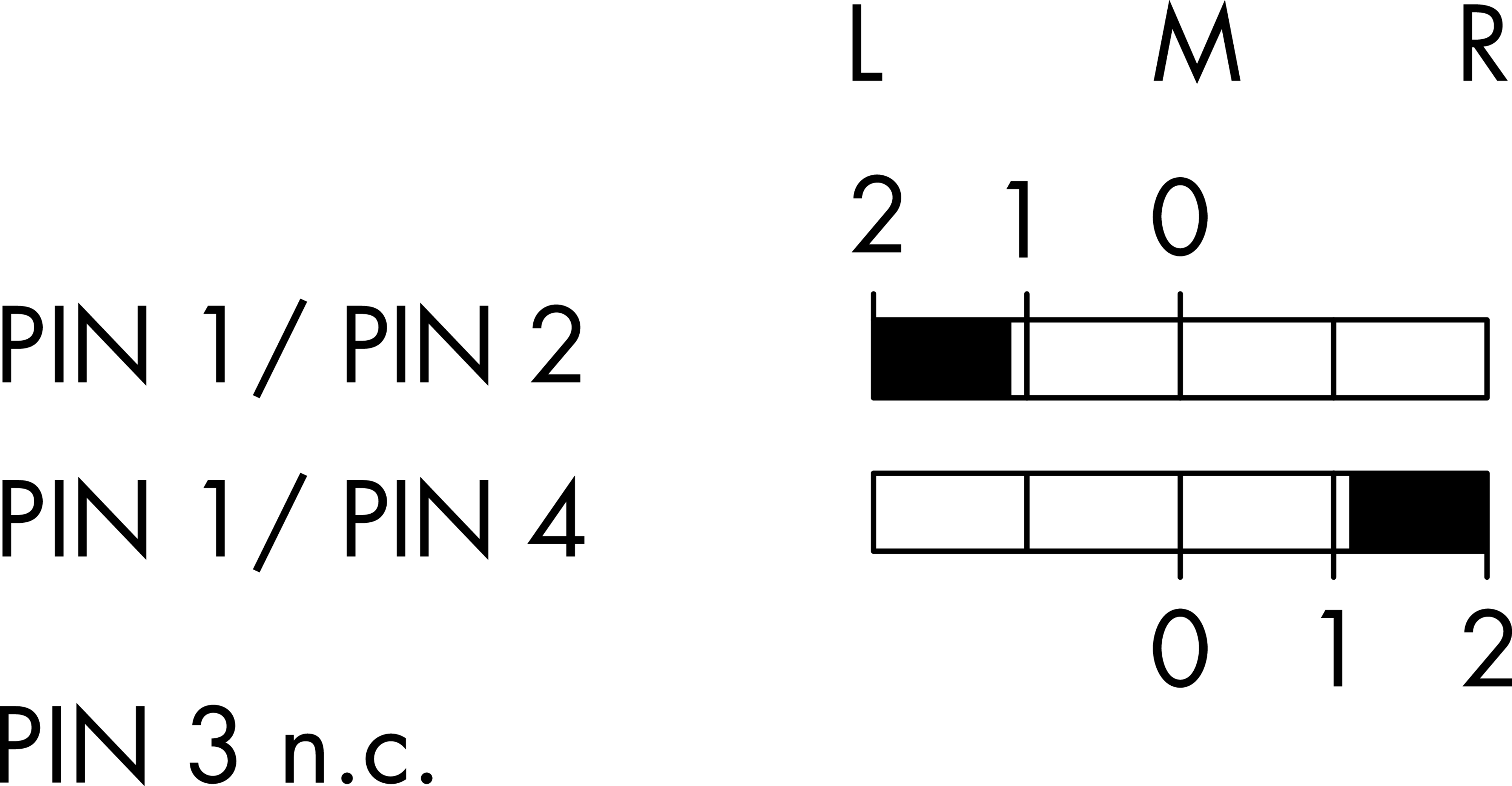

Schaltstellung
-90° rastend, Schlüsselabzug
0° Schlüsselabzug
90° rastend, Schlüsselabzug
0° Schlüsselabzug
90° rastend, Schlüsselabzug
Farbe Frontrahmen
silberfarben
Bauform
rund
Schutzart Vorne
IP65
Schutzart Hinten
IP65
Betriebstemperatur
-25°C ... 70°C
Bemessungsbetriebsspannung IEC/EN 60947-5-1
35 V AC
35 V DC
35 V DC
Bemessungsbetriebsstrom IEC/EN 60947-5-1
4 A AC
2 A DC
2 A DC
Mechanische Lebensdauer
30.000 Schaltspiele
Elektrische Lebensdauer
30.000 Schaltspiele bei Nennlast
Approbationen
VDE, cURus, ENEC10, CE, UKCA
Kabellänge
250 mm ± 30 mm

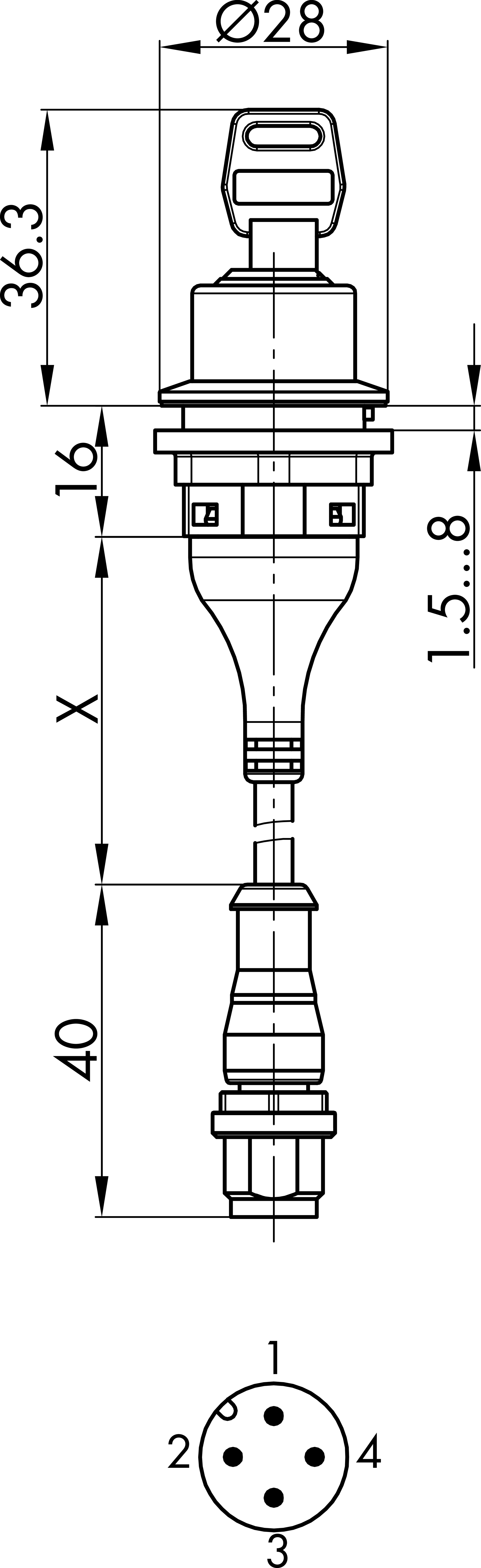

Technische Skizzen
