Was ist ein Notaus?
Ein Notaus oder auch Not-Aus-Schalter soll bei Gefahr eine Maschine oder Anlage sofort spannungslos schalten. Dabei wird die Energiezufuhr komplett unterbrochen, um unverzüglich Mensch, Maschine und die Umgebung vor unmittelbaren elektrischen Schäden zu schützen. Gefahren durch sich noch in Bewegung befindende Teile sind davon jedoch nicht ausgeschlossen.
- Abstellen einer Förderanlage bei einer Kollision.
- Abschalten eines elektrischen Geräts bei Überlast oder Kurzschluss.
Sicherheitsfunktion: Sofortiges Abschalten der Energiezufuhr einer Maschine oder Anlage.
Einsatzbereich: Gefährdungssituationen, in denen ein Risiko für einen elektrischen Schlag oder ein Risiko mit anderem elektrischen Ursprung besteht.
Technische Umsetzung: Unterbrechung des Stromkreises, wodurch die Energiezufuhr gestoppt wird.
Was ist ein Nothalt?
Ein Nothalt, auch bekannt als Not-Halt-Schalter, verfolgt ein anderes Ziel. Statt die Energiezufuhr komplett zu unterbrechen, wird der Maschinenbetrieb in einen sicheren Zustand überführt, indem alle gefahrbringenden Bewegungen unverzüglich gestoppt werden.
Die Maschine oder Anlage wird kontrolliert stillgesetzt und die Energiezufuhr aufrechterhalten, um Bewegungen elektrisch abzubremsen. Nach dem Stillstand der bewegten Teile wird die Energiezufuhr unterbrochen.
Eine Maschine oder Anlage wird kontrolliert stillgesetzt, die Energiezufuhr zu den Antriebselementen bleibt im Stillstand jedoch erhalten. Der Motor wird elektrisch abgebremst und verbleibt in Drehzahl- oder Positionsregelung. Diese Stopp-Kategorie darf nicht verwendet werden, um Maschinen oder Anlagen im Gefahrenfall auszuschalten.
- Not-Stopp eines Roboters, um Verletzungen zu vermeiden, während die Stromversorgung für Diagnosen aktiv bleibt.
- Stillstand einer Produktionslinie zur Behebung eines Fehlers, ohne den Prozess vollständig zu stoppen.
Sicherheitsfunktion: Die Maschinenbewegung wird kontrolliert angehalten, Energie kann erhalten bleiben, abhängig von der Stopp-Kategorie.
Einsatzbereich: Prozesse, die ein kontrolliertes Anhalten erfordern.
Technische Umsetzung: Schnelles Stillsetzen von gefahrbringenden Bewegungen der Maschine oder Anlage und anschließendem Stoppen der Energieversorgung.
Bedeutung der richtigen Schalterwahl
Warum ist der Unterschied wichtig?
Fazit: Nothalt und Notaus – Zwei Systeme, ein Ziel
Während der Notaus durch eine vollständige Energieunterbrechung überzeugt, ermöglicht der Nothalt ein sicheres Anhalten der Maschine ohne Energieverlust. Beide Systeme spielen eine entscheidende Rolle in der Maschinensicherheit und sollten präzise auf den jeweiligen Einsatz abgestimmt sein.
FAQs
Was ist der Hauptunterschied zwischen Nothalt und Notaus?
Der Notaus kappt die Energiezufuhr, während das Auslösen eines Nothalt die Maschine oder Anlage in den sicheren Zustand fährt.
Wann sollte ein Not-Aus-Schalter eingesetzt werden?
In Situationen, in denen eine sofortige Abschaltung notwendig ist, um größere Gefahren zu vermeiden.
Sind Nothalt-Taster gesetzlich vorgeschrieben?
Ja, gemäß den Richtlinien für Maschinensicherheit müssen Maschinen mit entsprechenden Sicherheitsfunktionen ausgestattet sein.
Kann ein Notaus-Schalter auch als Nothalt verwendet werden?
Ja, die Unterscheidung findet nur in der Definition des Einsatzes statt. Grundsätzlich kann ein Befehlsgerät, das den Kriterien der Normen DIN EN ISO 13850 und DIN EN 60204 entspricht sowohl als Not-Aus als auch als Not-Halt eingesetzt werden.
Welche Vorschriften regeln den Einsatz von Notaus- und Nothalt-Tastern?
Der Einsatz von Notaus- und Nothalt-Systemen wird durch die Norm DIN EN ISO 13850 sowie die Maschinenrichtlinie 2006/42/EG geregelt. Diese legen fest, dass jede Maschine über geeignete Sicherheitsvorkehrungen verfügen muss, um im Notfall den Betrieb sicher zu stoppen oder die Energiezufuhr zu unterbrechen.
Kann ein Not-Aus-Taster zurückgesetzt werden?
Ja, ein Not-Aus-Schalter kann zurückgesetzt werden, nachdem die Gefahrensituation behoben ist. Meistens wird dazu der Taster mechanisch gedreht, herausgezogen oder mit einem Schlüssel entriegelt. Es ist jedoch wichtig, dass das Zurücksetzen keine automatische Wiederinbetriebnahme der Maschine auslöst.
Wo müssen Notaus- oder Nothalt-Taster angebracht werden?
Notaus- und Nothalt-Taster sollten an leicht zugänglichen Stellen angebracht werden, wo sie im Notfall schnell erreicht werden können. Häufige Positionen sind Bedienpulte, Arbeitsplätze oder direkt an der Maschine, idealerweise in Sicht- und Reichweite des Bedienpersonals.
Welche Farben und Symbole kennzeichnen Notaus- und Nothalt-Taster?

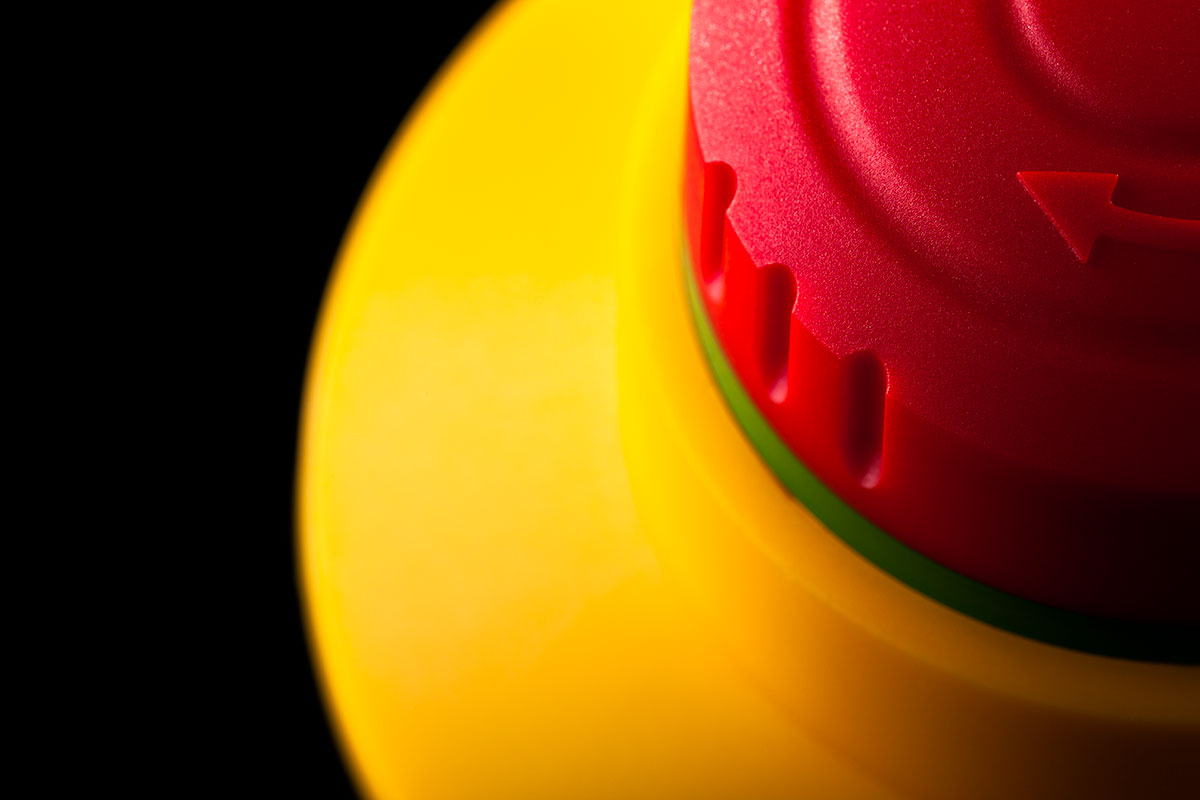

Nach der Norm DIN EN ISO 13850 muss ein Not-Aus-Taster durch ein rotes Bedienelement und ein gelbes Gehäuse oder einen gelben Hintergrund gekennzeichnet sein, um in Notsituationen schnell wahrgenommen werden zu können.
