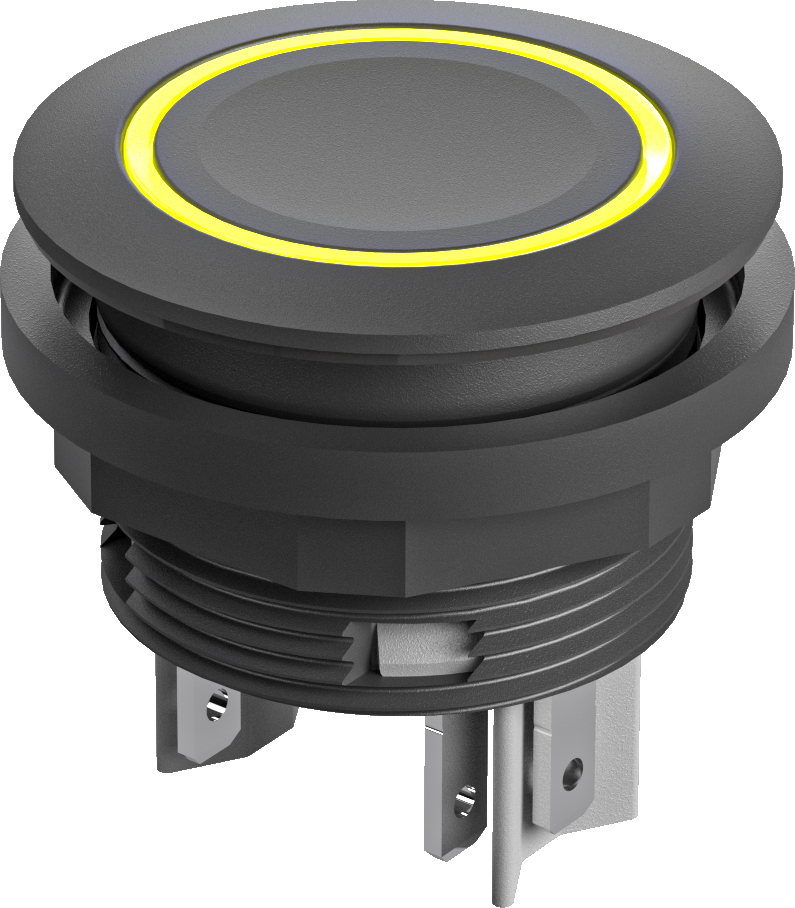

SSWTLRYOI - Drucktaster mit Ringbeleuchtung

Schwarzer Drucktaster mit gelbem Leuchtring, 1 Öffner, 1 Schließer und Flachsteckanschlüssen.

Baureihe

SHORTRON®

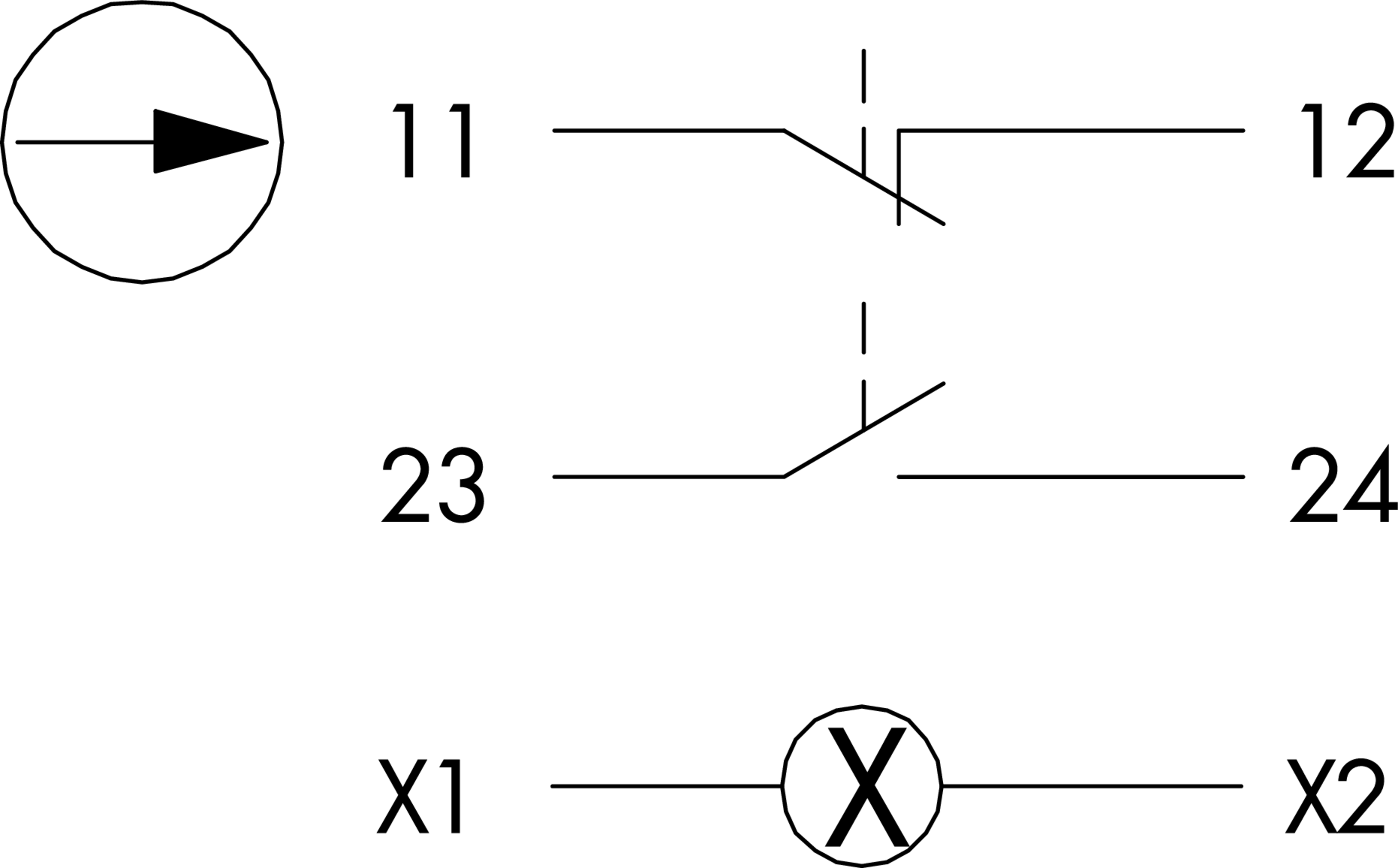

Kontaktart

1NC + 1NO

Farbe Frontrahmen

schwarz

Farbe Betätigungselement

schwarz

Farbe

gelb

Bauform

rund

Approbationen

VDE, CCC, cURus, DNV, ENEC10, CE, UKCA

Schaltfunktion

Tastfunktion

Schutzart Vorne

IP65, IP67

Prellzeit

< 10 ms NO
< 10 ms NC

Beleuchtung

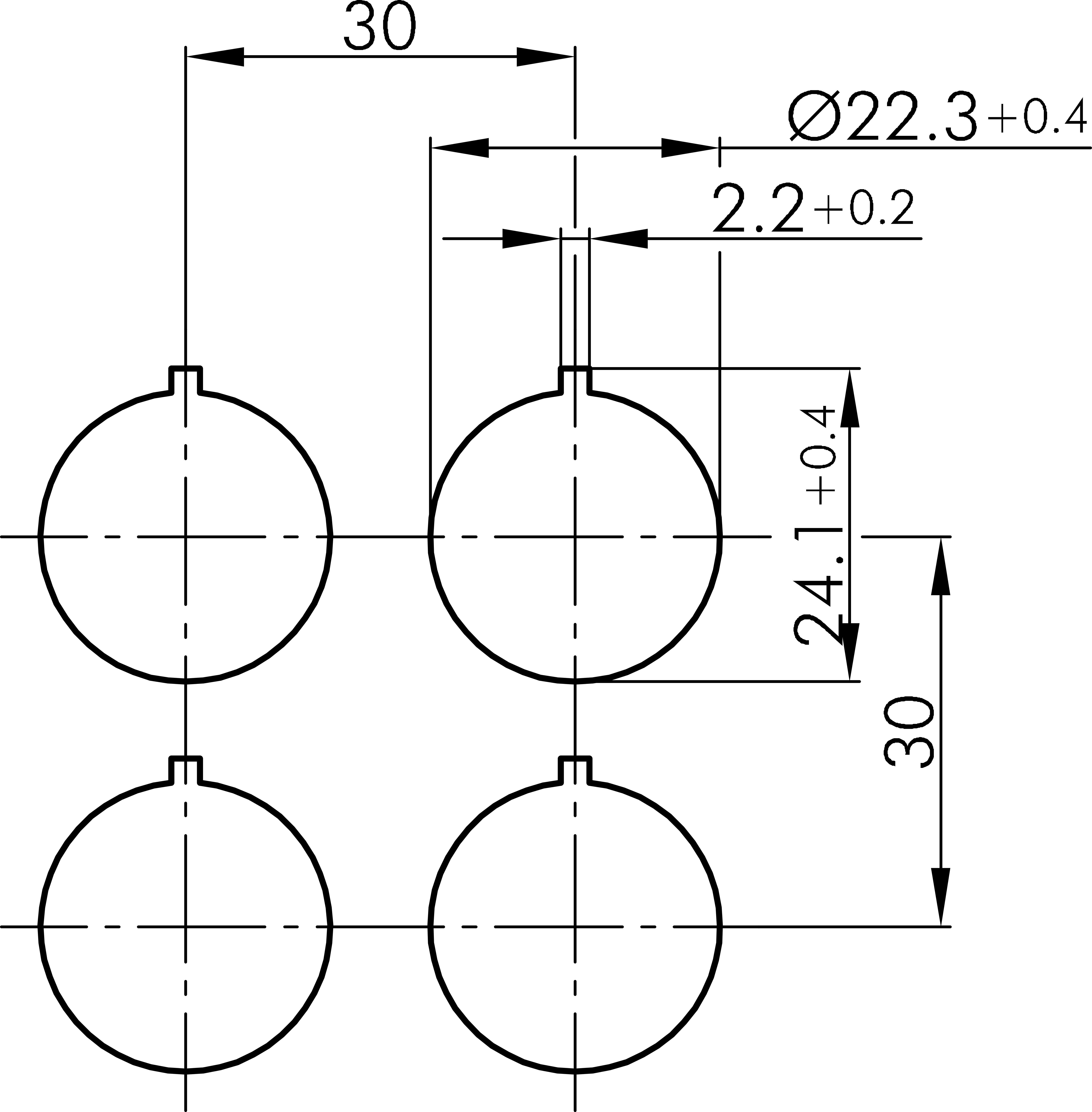

Einbauöffnung

Ø 22,3 mm

Anschluss

Flachstecker

Leuchtmittel

LED integriert

Mechanische Lebensdauer

1.000.000 Schaltspiele

Elektrische Lebensdauer

1.000.000 Schaltspiele

Betriebstemperatur

-25°C ... 70°C

Lagertemperatur

-40°C ... 80°C

Bemessungsisolationsspannung IEC/EN 60947-5-1

250 V AC
250 V DC

Bemessungsbetriebsspannung IEC/EN 60947-5-1

120 V AC
240 V AC
24 V DC
60 V DC
125 V DC
250 V DC

Bemessungsbetriebsstrom IEC/EN 60947-5-1

3 A AC
1,5 A AC
2 A DC
1 A DC
0,55 A DC
0,27 A DC

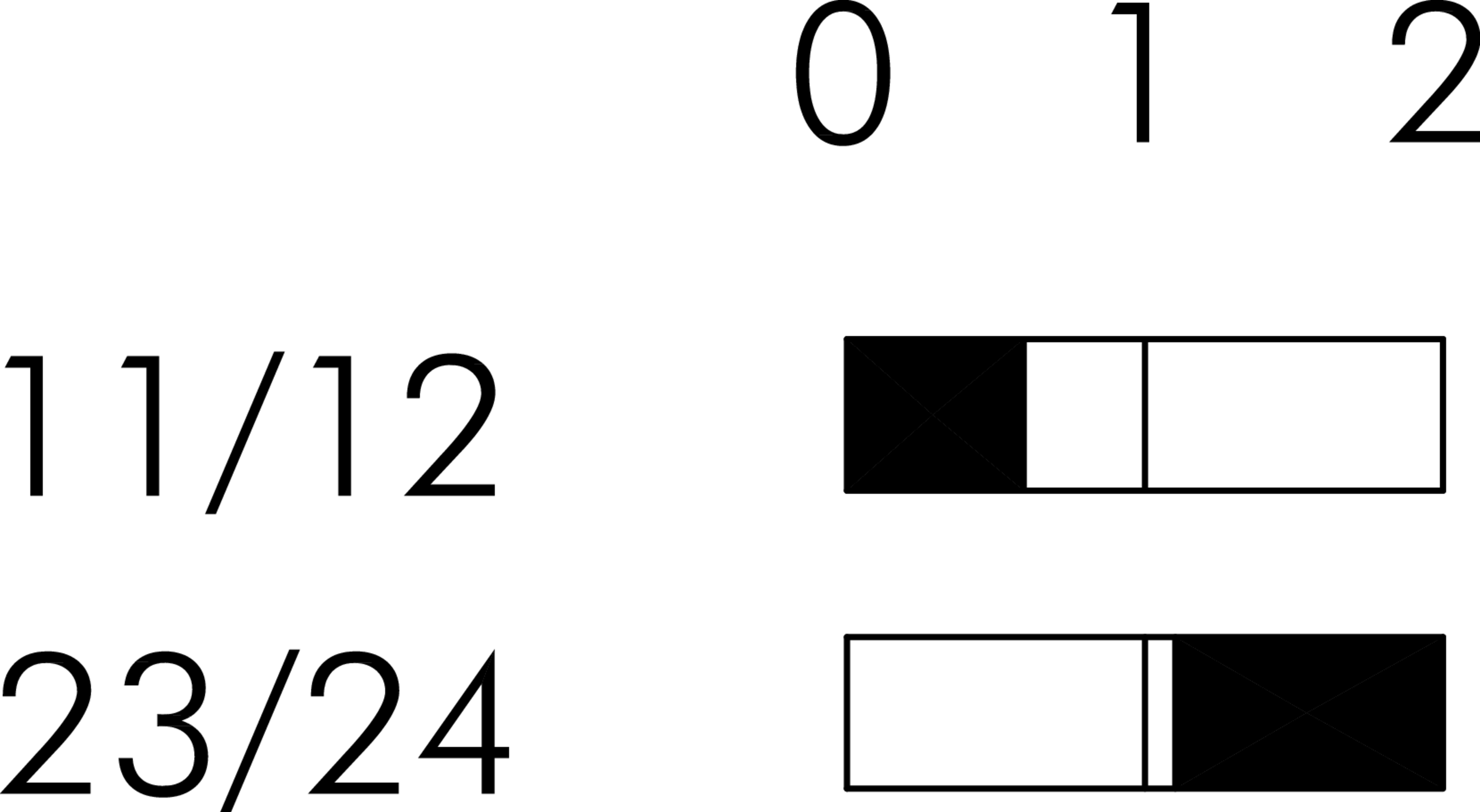

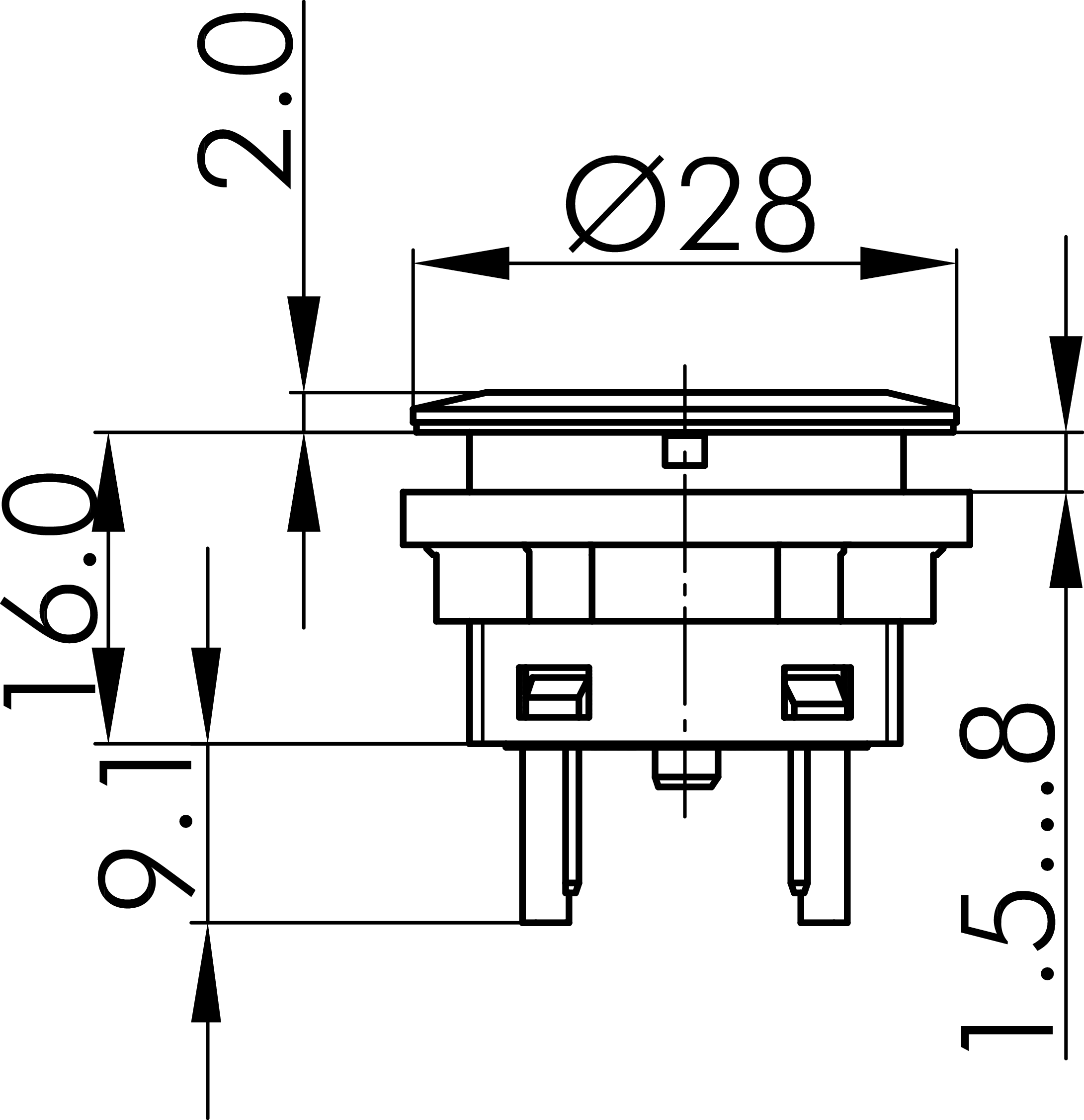

Technische Skizzen
