SWALI_C005 - Leucht-Wahltaster rastend mit M12-Anschluss 4-polig

Baureihe
SHORTRON® connect
Einbauöffnung
Ø 22,3 mm
Kontaktart
1NO
Schaltfunktion
Rastfunktion
Schaltstellung
-45° Nullstellung
45° rastend
Anschluss
M12
Beleuchtung
Ja
Leuchtmittel
LED integriert
Farbe Frontrahmen
silberfarben
Bauform
rund
Schutzart Vorne
IP65
Betriebstemperatur
-25°C ... 70°C
Bemessungsbetriebsspannung IEC/EN 60947-5-1
35 V AC
35 V DC
Bemessungsbetriebsstrom IEC/EN 60947-5-1
4 A AC
2 A DC
Mechanische Lebensdauer
30.000 Schaltspiele
Elektrische Lebensdauer
30.000 Schaltspiele bei Nennlast
Approbationen
VDE, cURus, ENEC10, CE, UKCA
Schutzklasse
II (Schutzisolierung)
Technische Skizzen
Maßskizze SWALI_C005

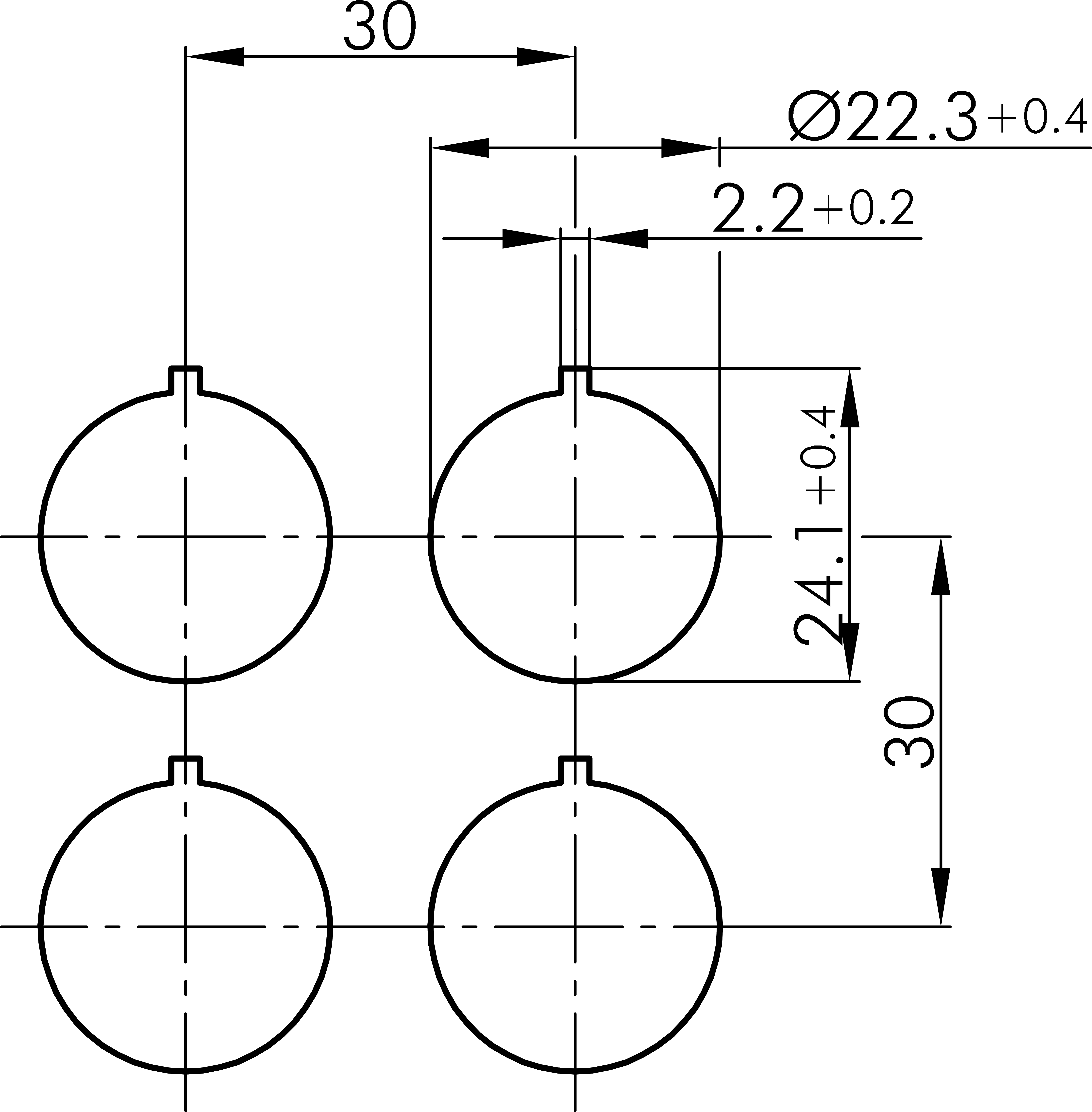

Bohrbild SWALI_C005

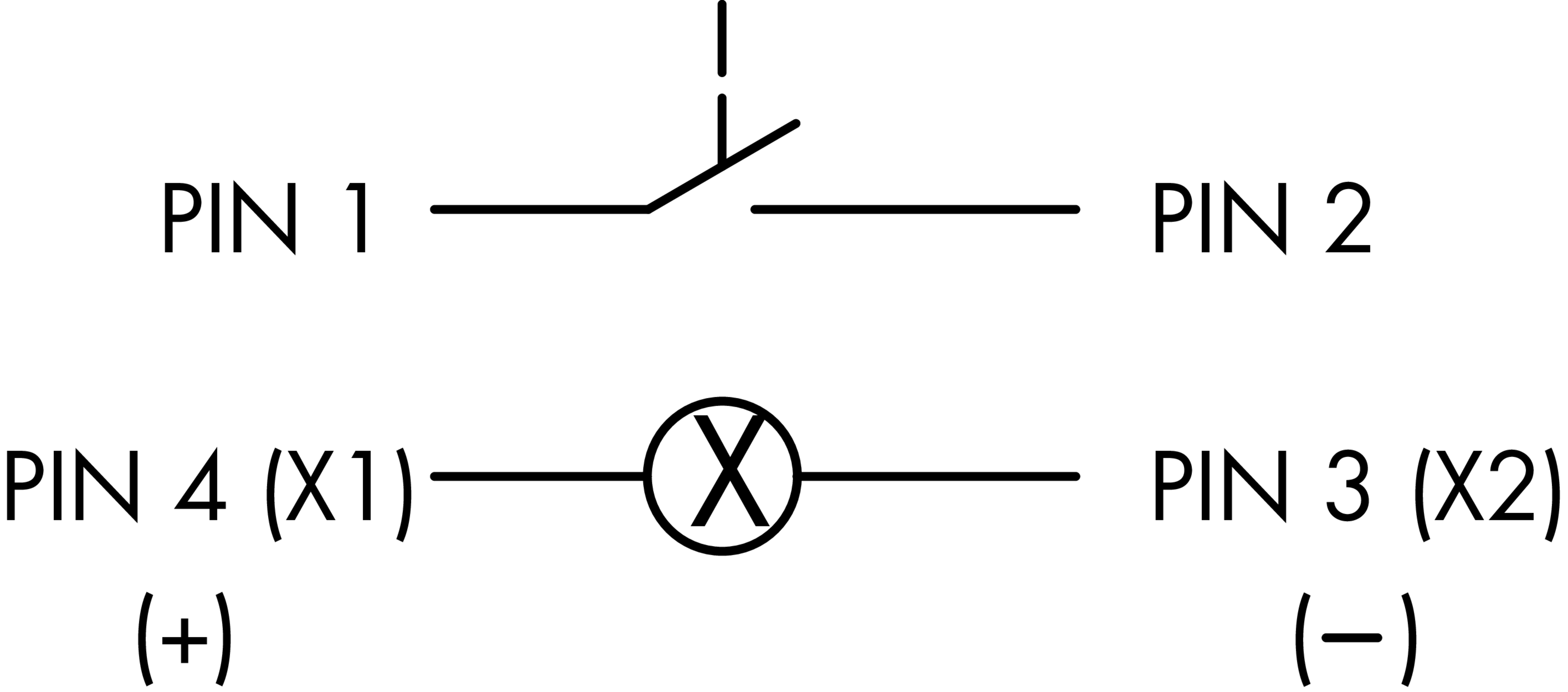

Schaltbild SWALI_C005

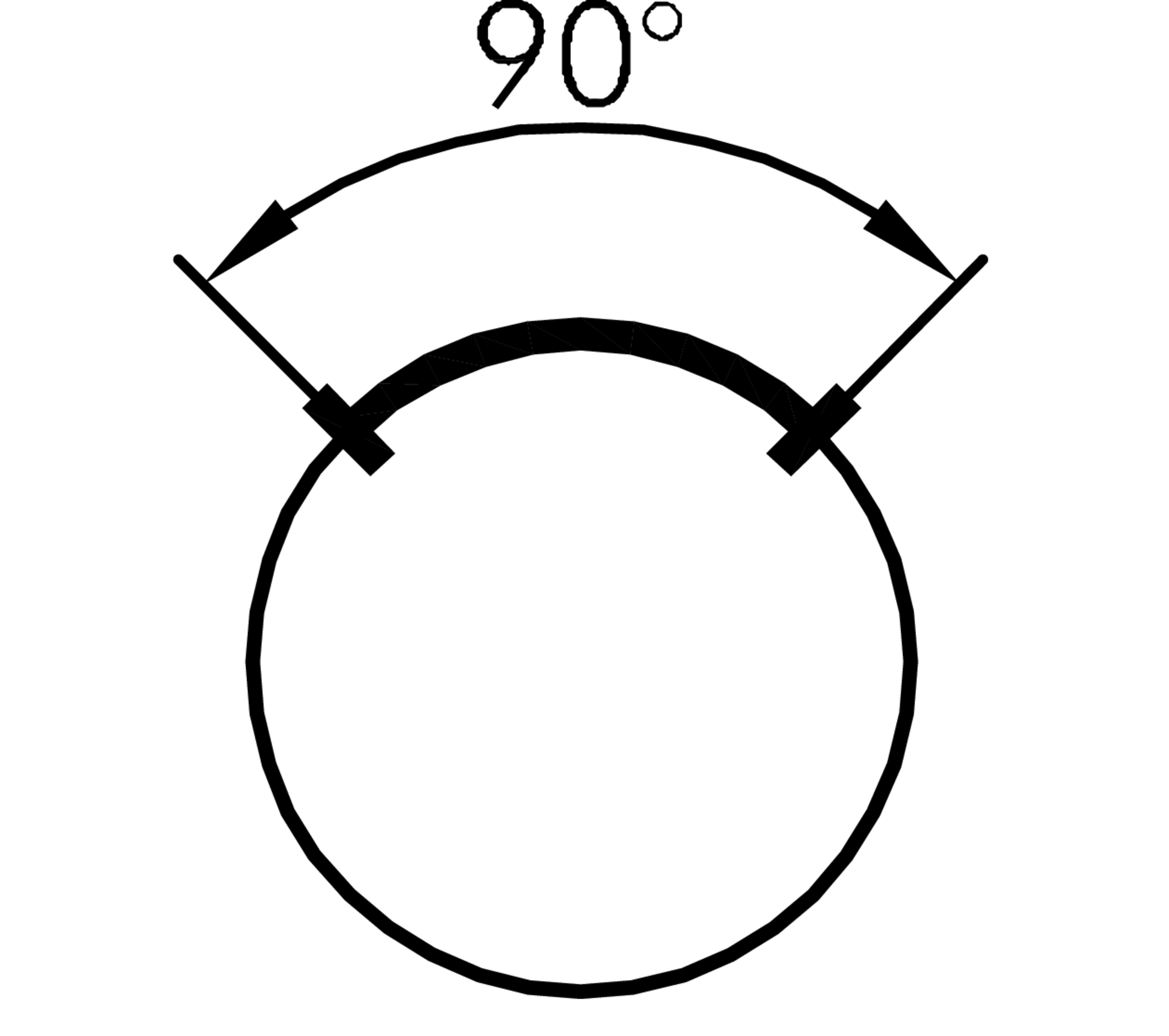

Schaltstellungsanzeige SWALI_C005

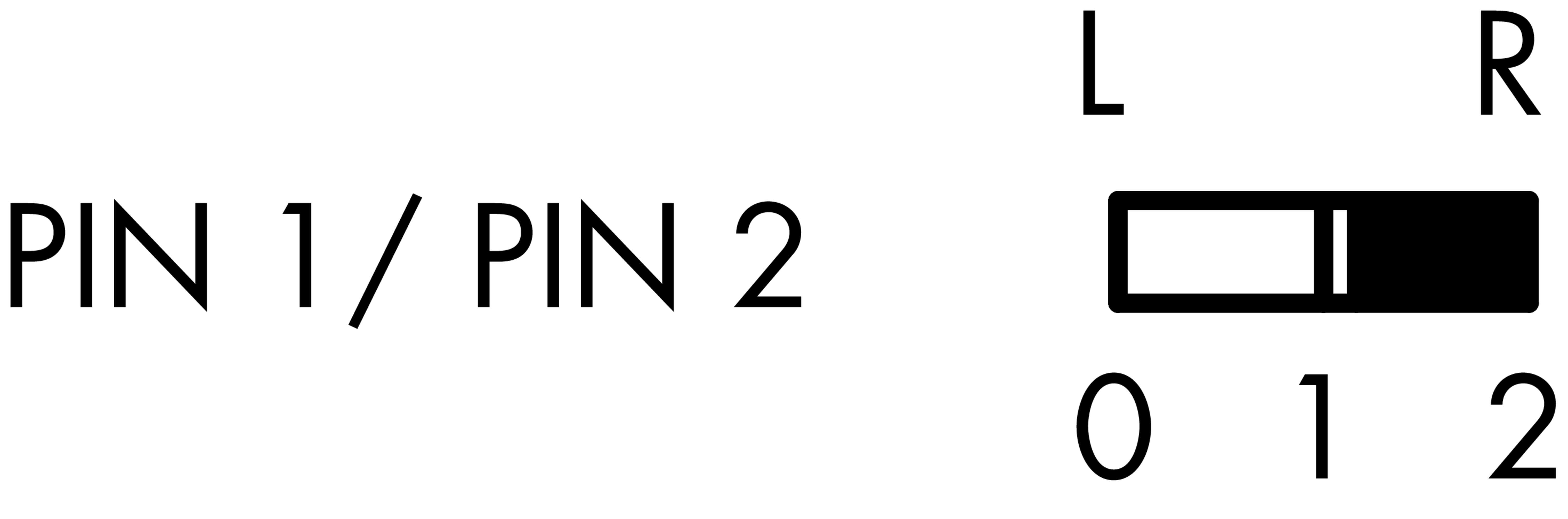

Schaltwegediagramm SWALI_C005

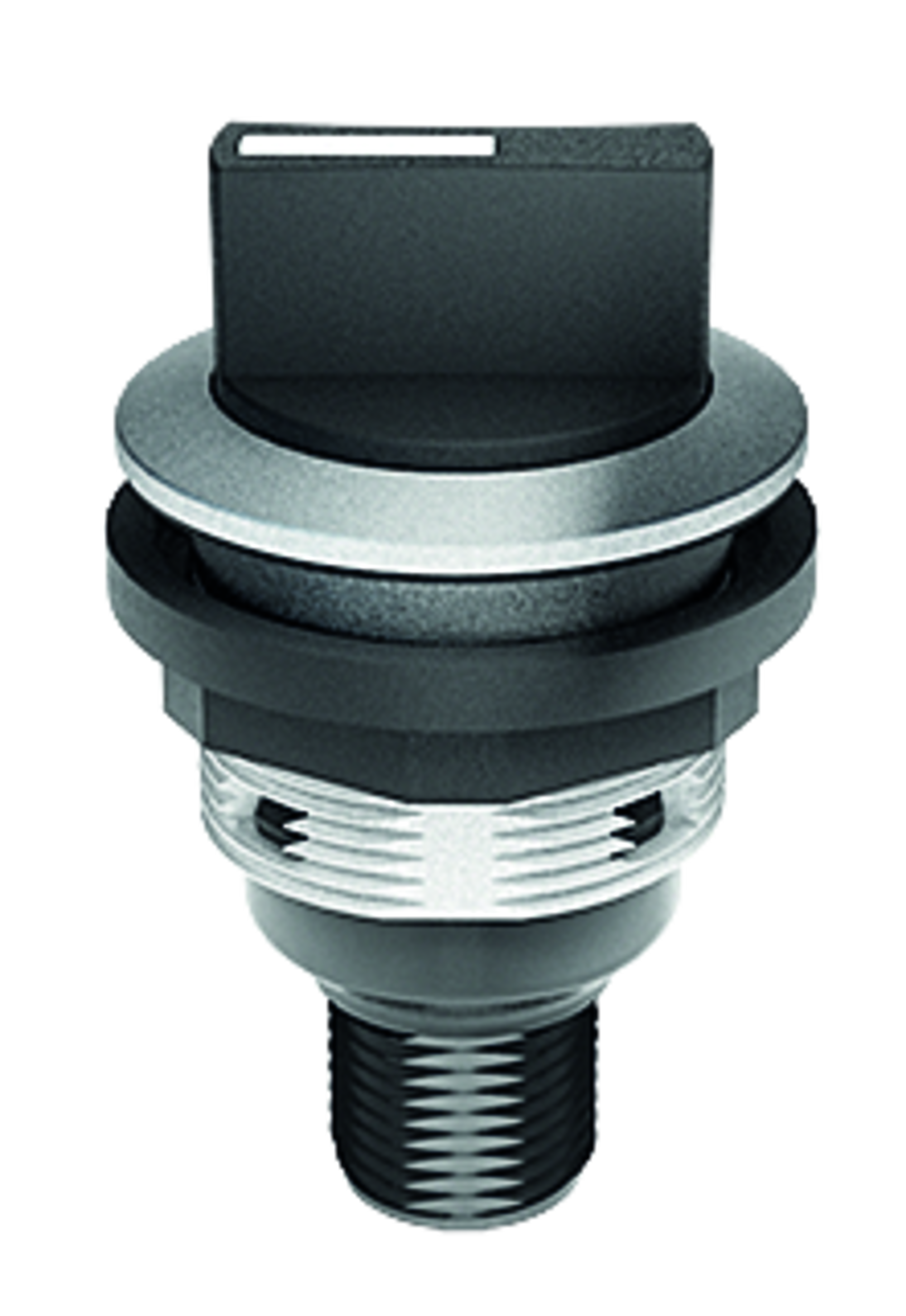

Produktbild SWALI_C005
