Bouton d'assentiment : sécurité et fonctionnalité dans les applications industrielles

Le bouton d'installation est un composant essentiel dans de nombreuses applications industrielles afin de garantir la sécurité des opérateurs. Cet article met en lumière les caractéristiques techniques et les avantages de cet élément de sécurité important.

L'essentiel en bref

• Les boutons d'assentiment sont des éléments de sécurité essentiels dans l'industrie.
• La logique à 3 niveaux (arrêt-marche-arrêt) offre une sécurité maximale.
• L'indice de protection IP65 et la conception robuste permettent une utilisation dans des environnements industriels difficiles.
• Ils sont utilisés dans les robots, les machines CNC, les presses et bien d'autres applications.
• La diversité des variantes permet une intégration flexible.
• La documentation technique garantit une installation et un fonctionnement sûrs.

C'est quoi, un bouton d'assentiment ?

Un bouton d'assentiment, également appelé dispositif d'assentiment, est un élément de commande lié à la sécurité utilisé dans les machines et installations industrielles. Il garantit que les mouvements ou les fonctions ne sont activés que lorsque l'opérateur donne son accord explicite, ce qui constitue un élément essentiel dans le domaine de la sécurité fonctionnelle des machines. Dans les zones dangereuses en particulier, le dispositif d'assentiment protège à la fois le personnel d'exploitation et l'installation grâce à une logique de sécurité claire et définie en 3 étapes : arrêt - marche - arrêt.

Remarque : il existe également sur le marché des modèles à 2 niveaux, mais la logique avancée (3 niveaux) est généralement utilisée.

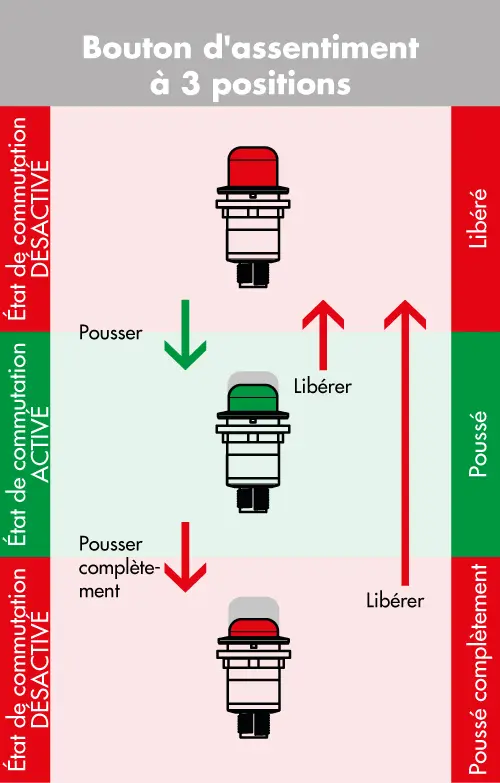

Fonction à 3 niveaux pour une sécurité maximale

La fonction du bouton d'assentiment repose sur trois états clairement définis :

1. Niveau 1 – arrêt (non actionné) : aucun signal, la machine est à l'arrêt.

2. Niveau 2 – marche (position centrale) : assentiment active, la machine est prête à fonctionner.

3. Niveau 3 – arrêt (complètement enfoncé ou relâché) : arrêt immédiat de la machine.

Cette logique est spécialement conçue pour les travaux à haut risque tels que les processus de configuration, de maintenance ou de programmation. La machine reste active uniquement si le bouton-poussoir est maintenu consciemment en position centrale. En cas de relâchement involontaire, par exemple en cas de sursaut, d'épuisement ou dans une situation dangereuse, l'alimentation électrique est automatiquement coupée (fonction anti-panique). Cela permet d'augmenter la sécurité au maximum.

Caractéristiques techniques et installation du bouton d‘assentiment

Les appareils d'assentiment à l'installation fixe séduisent par leur conception compacte et leur intégration facile dans les systèmes existants. Caractéristiques techniques essentiels :

• Logique de commutation à 3 niveaux
• Indice de protection IP65 – protégé contre la poussière et les projections d'eau
• Matériaux robustes pour environnements industriels
• Dimensions parfaitement adaptées (par exemple, diamètre du capuchon en caoutchouc, profondeur d'installation)

Ces caractéristiques les rendent idéales pour une utilisation dans des applications critiques pour la sécurité dans le domaine des techniques d'automatisation et de commande.

Des contacts à fermeture ou à ouverture peuvent être installés. Le bouton d'assentiment de SCHLEGEL dispose de 2 contacts à ouverture. Certains boutons d'assentiment disposent de contacts de commutation redondants.

Avantages du bouton d'assentiment (3 niveaux)

• Sécurité accrue des personnes dans la zone dangereuse
• Utilisation intuitive grâce à un point de pression clairement perceptible
• Coupure immédiate lors du relâchement ou de l'enfoncement
• Conception compacte pour une intégration facile
• Technologie fiable pour une utilisation industrielle permanente

Les produits tels que ceux proposés par SCHLEGEL établissent notamment des normes industrielles en matière de circuits de sécurité fiables.

Champs d'utilisation

Les boutons d'assentiment sont indispensables dans les machines où les opérateurs se trouvent dans ou à proximité de la zone dangereuse. Domaines d'utilisation typiques :

• Robots industriels
• Installations CNC
• Presses
• Machines d'emballage
• Teach-Pendants / appareils de commande manuels

Ils répondent aux exigences des normes de sécurité courantes telles que EN ISO 12100, EN 60204-1 et sont conformes à la directive sur les machines.

Variantes et versions

Il existe différentes variantes adaptées à différentes exigences industrielles :

• Boutons d'assentiment intégrés dans les appareils portatifs, par exemple ceux de SCHLEGEL
• Modèles filaires ou sans fil
• Fonctions supplémentaires telles que l'arrêt d'urgence ou les touches de fonction
• Variantes sur mesure
• Le choix dépend du lieu d'utilisation, de l'évaluation des risques et du concept d'utilisation de la machine concernée.

Caractéristiques techniques, assistance et informations sur les produits

Des instructions de montage détaillées, des fiches techniques, des informations sur les produits, des plans cotés et des déclarations de conformité sont disponibles (également en téléchargement) pour garantir une installation et une utilisation correctes. Ces documents et d'autres garantissent :

• Mise en œuvre rapide
• Connexion sécurisée (exemples de connexion)
• Respect de toutes les consignes de sécurité pertinentes

Une documentation complète est essentielle pour garantir une utilisation conforme aux normes et fiable tout au long du cycle de vie.

Foire aux questions (FAQ) sur le bouton d‘assentiment à 3 niveaux

1. Pourquoi un bouton d'assentiment ?
Il permet d'utiliser les machines en toute sécurité dans les zones dangereuses grâce à une validation manuelle consciente.

2. Comment fonctionne-t'elle la logique à 3 niveaux ?
Seul la position centre lance le démarrage. Relâcher ou appuyer arrête immédiatement l'installation.

3. Le bouton d'assentiment, oú est-il utilisé ?
Partout où des personnes se trouvent dans des zones potentiellement dangereuses autour de machines, par exemple près de robots, de presses ou d'installations CNC.

4. Existe-t-il différents modèles ?
Oui, selon l'application, comme appareil encastrable, appareil manuel intégré, sans fil ou avec des fonctions supplémentaires telles qu'un bouton d'arrêt d'urgence, y compris 2 contacts à fermeture (SCHLEGEL). Le bouton d'assentiment peut également être logé dans un boîtier.

Il existe également des boutons d‘assentiment à 2 niveaux, mais la grande majorité des modèles prévoit un concept à 3 niveaux.
