SHORTRON® connect
Dimension face avant : Ø 28 mm
Découpe de montage : Ø 22,3 mm
Hauteur collerette : 2 mm
Course : 2,3 mm
Degré de protection* : IP65/IP67 (face avant)
IP65/IP67 (face arrière)

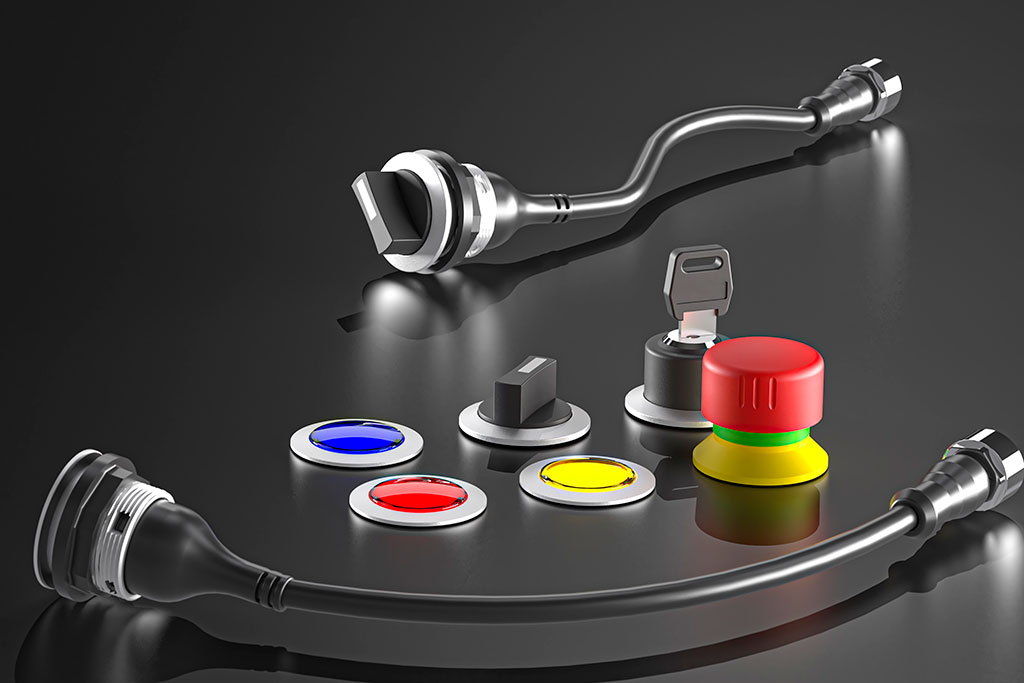

SHORTRON® M12
Dimension face avant : Ø 28 mm
Découpe de montage : Ø 22,3 mm
Hauteur collerette : 2 mm
Course : 2,3 mm
Degré de protection* : IP65/IP67 (face avant)
IP65 (face arrière)

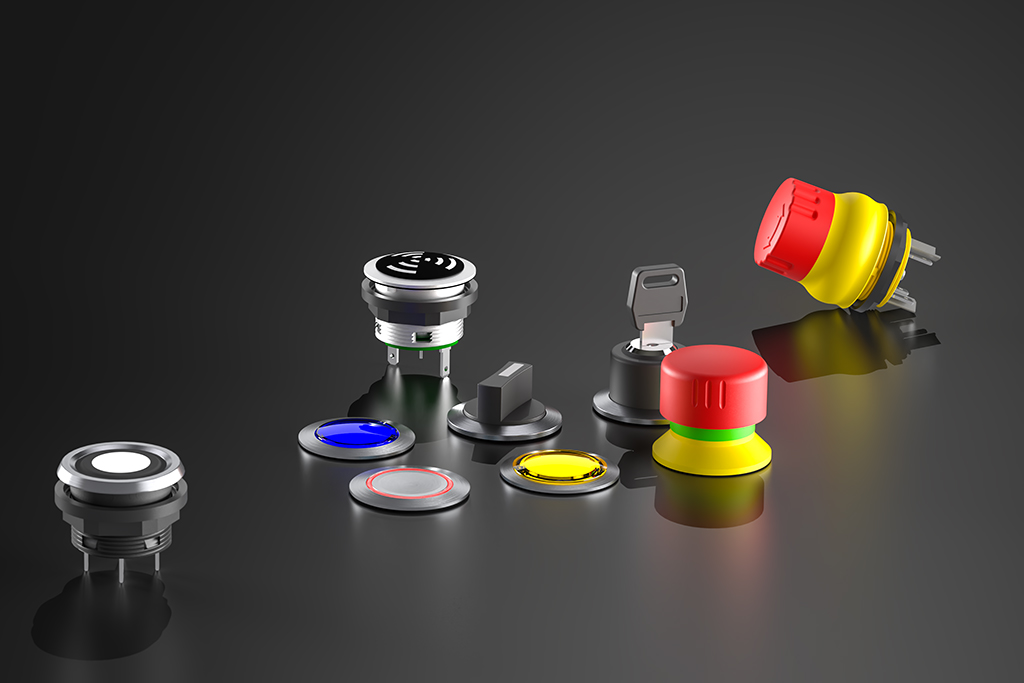

SHORTRON®
Dimension face avant : Ø 28 mm
Découpe de montage : Ø 22,3 mm
Hauteur collerette : 2 mm
Course : 2,3 mm/1,8 mm
Degré de protection* : IP65/IP66/IP67/IP69K
SHORTRON® montage séparé
Dimension face avant : Ø 28 mm
Découpe de montage : Ø 22,3 mm
Hauteur collerette : 2 mm
Course : 2,3 mm/1,8 mm
Degré de protection* : IP65/IP66/IP67/IP69K
mYnitron®
Dimension face avant : Ø 23,5 mm
Découpe de montage : Ø 16,2 mm
Hauteur collerette : 4 mm
Degré de protection* : IP65/IP67
IP65/IP67/IP69K (ARU)
RONTRON-R-JUWEL
Dimension face avant : Ø 28 mm
Découpe de montage : Ø 22,3 mm
Hauteur collerette : 2 mm
Course : 3 mm
Degré de protection* : IP65/IP66/IP67/IP69K
RONTRON-Q-JUWEL
Dimension face avant : 28 x 28 mm
Découpe de montage : Ø 22,3 mm
Hauteur collerette : 2 mm
Course : 3 mm
Degré de protection* : IP65
OKTRON®
Dimension face avant : 25 x 25 mm
Découpe de montage : Ø 16,2 mm
Hauteur collerette : 7,5 mm
Course : 3 mm
Degré de protection* : IP65
IP65/IP67 (ARU)
OKTRON®-R
Dimension face avant : Ø 25 mm
Découpe de montage : Ø 16,2 mm
Hauteur collerette : 7 mm
Course : 3 mm
Degré de protection* : IP65
IP65/IP67 (ARU)
RONDEX-JUWEL
Dimension face avant : Ø 28 mm
Découpe de montage : Ø 22,3 mm
Hauteur collerette : 2 mm
Course : 6 mm
Degré de protection* : IP65/IP67
IP65/IP67/IP69K (ARU)
KOMBITAST®-R-JUWEL
Dimension face avant : Ø 36 mm
Découpe de montage : Ø 30,5 mm
Hauteur collerette : 2,7 mm
Course : 6 mm
Degré de protection* : IP65/IP67/IP69K
QUARTRON®
Dimension face avant : 25 x 25 mm
Découpe de montage : Ø 16,2 mm
Hauteur collerette : 12 mm
Course : 6 mm
Degré de protection* : IP65/IP67
RX-JUWEL
Dimension face avant : Ø 28 mm
Découpe de montage : Ø 22,3 mm
Hauteur collerette : 2,6 mm
Course : 6 mm
Degré de protection* : IP65/IP67
RONDEX-M
Dimension face avant : Ø 28 mm
Découpe de montage : Ø 22,3 mm
Hauteur collerette : 12 mm
Course : 6 mm
Degré de protection* : IP65/IP67

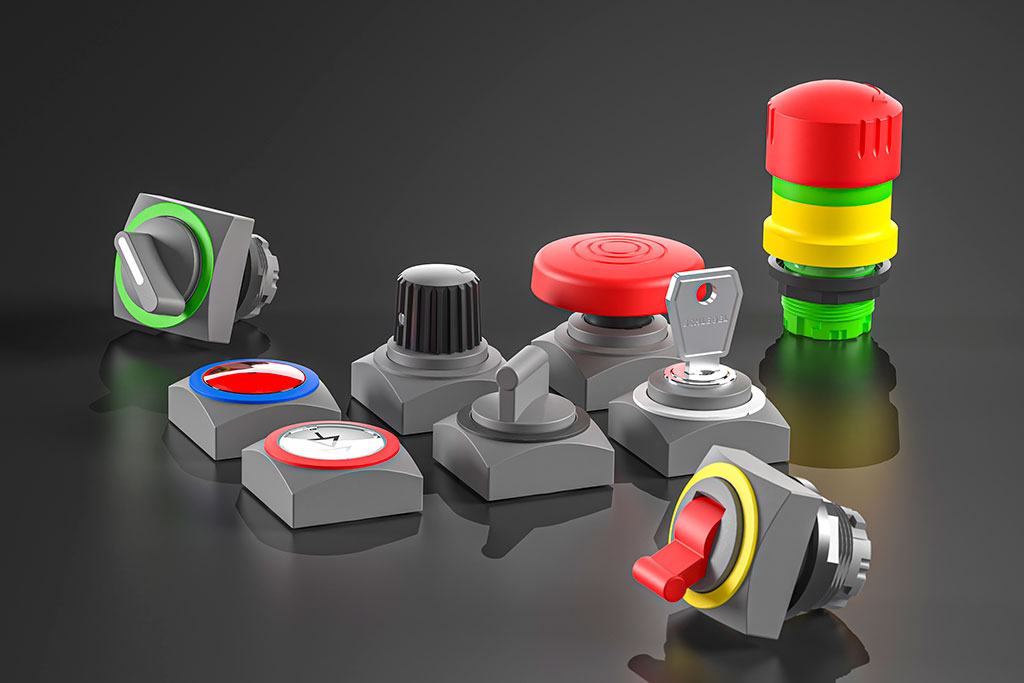

QUARTEX®-R
Dimension face avant : 30 x 30 mm
Découpe de montage : Ø 22,3 mm
Hauteur collerette : 12 mm
Course : 6 mm
Degré de protection* : IP65/IP67
RVA
Dimension face avant : Ø 28 mm
Découpe de montage : Ø 22,3 mm
Hauteur collerette : 12 mm
Course : 6 mm
Degré de protection* : IP65/IP69K

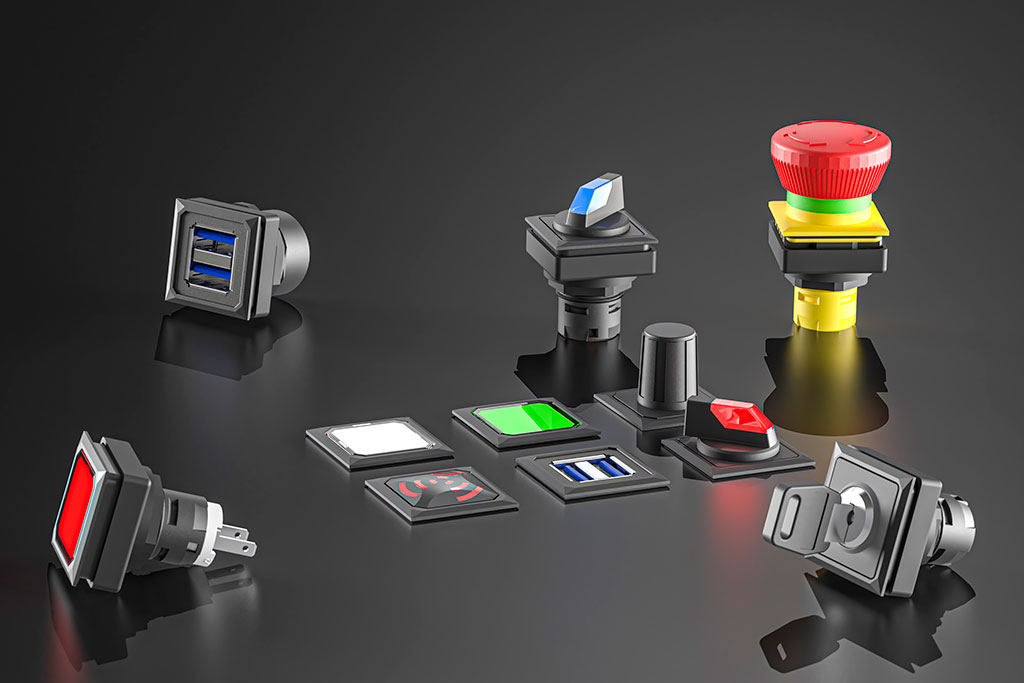

OKTRON®-JUWEL
Dimension face avant : 25 x 25 mm
Découpe de montage : 23,1 x 23,1 mm
Hauteur collerette : 2 mm
Course : 3 mm
Degré de protection* : IP65/IP66/IP67/IP69K
QUARTRON-JUWEL®
Dimension face avant : 27 x 27 mm
Découpe de montage : 24 x 24 mm
Hauteur collerette : 2,5 mm
Course : 6 mm
Degré de protection* : IP65/IP66/IP67
QUARTEX®-R-JUWEL
Dimension face avant : 30 x 30 mm
Découpe de montage : 26 x 26 mm
Hauteur collerette : 6 mm
Course : 6 mm
Degré de protection* : IP65/IP67
* Degrés de protection possibles, en fonction de l‘article concerné
Notre gamme de produits d'appareils de commande et de signalisation
Boutons-poussoirs
Les boutons-poussoirs sont des éléments de commande fiables pour les machines, les installations et les armoires électriques. Ils permettent un contrôle sûr et précis des processus industriels. Les boutons-poussoirs industriels de SCHLEGEL sont synonymes de qualité robuste, d'indices de protection élevés et de polyvalence d'utilisation.
Vous trouverez ici plus d'informations
Commutateurs à clé
Les commutateurs à clé SCHLEGEL permettent une activation contrôlée et sécurisée des fonctions des machines et des installations. Ils sont utilisés partout où les opérations de commande doivent être autorisées de manière consciente. Grâce à leur conception robuste, leur qualité industrielle et leurs différentes positions de commutation, les commutateurs à clé Schlegel sont idéaux pour les applications industrielles exigeantes.
Vous trouverez ici plus d'informations
Boutons tournants
Les boutons tournants permettent de sélectionner en toute sécurité différents modes de fonctionnement et fonctions dans les machines et les installations. Ils sont souvent utilisés dans les armoires électriques et les panneaux de commande. Les boutons tournants SCHLEGEL séduisent par leur qualité industrielle robuste, leurs fonctions de commutation précises et leurs nombreuses versions pour une utilisation professionnelle.
Vous trouverez ici plus d'informations
Boutons à bascule
Les boutons à bascule permettent un contrôle rapide et intuitif des fonctions des machines et des installations. Ils sont particulièrement adaptés aux applications dans lesquelles les états de commutation doivent être clairement identifiables. Les boutons à bascule de SCHLEGEL sont synonymes de fabrication robuste, de commutation fiable et de qualité industrielle dans le cadre d'une utilisation quotidienne.
Vous trouverez ici plus d'informations
Potentiomètres
Les potentiomètres servent au réglage et à la régulation précis des grandeurs électriques dans les machines et les installations. Ils permettent un ajustement précis de fonctions telles que la vitesse de rotation, la puissance ou la luminosité. Les potentiomètres de SCHLEGEL séduisent par leur technologie fiable, leur conception robuste et leur qualité industrielle pour une utilisation professionnelle.
Vous trouverez ici plus d'informations
Voyants
Les voyants indiquent de manière fiable les états de fonctionnement, les signaux ou les avertissements dans les machines et les installations. Ils garantissent une visibilité rapide et une signalisation claire. Les produits SCHLEGEL séduisent par leurs LED durables, leur conception robuste et leurs multiples possibilités d'utilisation dans l'industrie.
Vous trouverez ici plus d'informations
Émetteurs de signal acoustique
Les avertisseurs sonores signalent de manière fiable les dangers ou informent sur les états de fonctionnement des machines et des installations. Ils émettent des signaux sonores rapides et clairs dans les environnements industriels. Les avertisseurs sonores de SCHLEGEL séduisent par leur conception robuste, leur volume élevé et leur technologie durable pour une utilisation professionnelle.
Vous trouverez ici plus d'informations
Boutons coup de poing
Les boutons coup de poing (boutons champignons) sont des éléments de commande robustes destinés aux machines et installations. Ils permettent une utilisation rapide et sûre, même dans des situations critiques. Les boutons coup de poing de SCHLEGEL séduisent par leur fabrication durable, leur indice de protection élevé et leur qualité industrielle fiable.
Vous trouverez ici plus d'informations
Boutons-poussoirs à membrane
Les boutons-poussoirs à membrane sont des éléments de commande plats et durables pour les machines et les installations avec un indice de protection IP69K. Ils permettent une commande précise et fiable tout en occupant peu d'espace. Les boutons à membrane de SCHLEGEL séduisent par leur fabrication robuste, leur intégration facile dans les panneaux de commande et leurs multiples possibilités d'utilisation dans l'industrie.
Vous trouverez ici plus d'informations
Boutons d'arrêt d'urgence/interrupteurs d'arrêt d'urgence
Les boutons d'arrêt d'urgence et interrupteurs d'arrêt d'urgence garantissent une sécurité maximale dans les machines et les installations. Ils permettent un arrêt immédiat en cas d'urgence et sont conformes aux normes de sécurité importantes telles que la norme ISO 13850. Idéal pour l'industrie, la construction mécanique et l'automatisation.
Vous trouverez ici plus d'informations
CE QU'OFFRENT LES APPAREILS DE COMMANDE SCHLEGEL :
25 séries pour des combinaisons et options de conception maximale
Nombreuses ouvertures de montage : Ø 16,2 mm, Ø 22,3 mm, Ø 30,5 mm ainsi que 23 x 23 mm, 24 x 24 mm, 26 x 26 mm, 48 x 24 mm
Indice de protection selon CEI/EN 60529 : IP65 jusqu'à la classe de protection la plus élevée IP69K pour la résistance à la pénétration d'eau lors du nettoyage à haute pression ou au jet de vapeur
Appareils de commande également disponibles pour les situations de froid extrême : Testés jusqu'à -40° C
Éclairage avec des diodes électroluminescentes et des lampes à incandescence
Des désignations individuelles avec un large choix de symboles et de textes
Grand choix de couleurs de la face avant
Traversées de cloison USB, RJ45, FireWire, etc
Matériaux de haute qualité, par ex. polyamide 6.6 / polyamide 12
Les contacts sont en argent dur massif ; sur demande, également disponible avec plaquage or
FAQ
Qu'est-ce qu'un appareil de commande ?
L'actionnement d'un dispositif de commande permet de modifier son état de commutation et de déclencher une fonction associée sur une machine ou une installation. Les dispositifs d'arrêt d'urgence, les boutons-poussoirs, les sélecteurs et les commutateurs à clé, mais aussi les éléments de commutation capacitifs ou sans contact sont des représentants typiques des dispositifs de commande.
Qu'est-ce qu'un dispositif de signalement ?
Les voyants indiquent les changements d'état des machines ou des installations par un signal lumineux ou sonore. Les voyants optiques ou acoustiques tels que les voyants lumineux, les colonnes de signalisation ou les sirènes sont des représentants typiques des dispositifs de signalisation.
Qu'est-ce qu'un NF ?
Un contact de commutation est appelé contact NF lorsqu'il ouvre un circuit électrique et l'interrompt. Au repos, le circuit est fermé et le courant circule vers le consommateur. Si le contact de commutation est actionné par un appareil de commande, le circuit est ouvert et le flux de courant vers le consommateur est interrompu.
Qu'est-ce qu'un NO ?
Un contact de commutation est appelé contact NO lorsqu'il ferme un circuit électrique. Au repos, le circuit est ouvert et le flux de courant vers le consommateur est interrompu. Si le contact de commutation est actionné par un appareil de commande, le circuit est fermé et le consommateur est alimenté en courant.
Qu'est-ce qu'un inverseur ?
Un contact de commutation est dit inverseur lorsqu'il modifie simultanément l'état de deux schémas de circuit. Au repos, un circuit est fermé tandis que l'autre est ouvert. Si le contact de commutation est actionné par un appareil de commande, l'état de chaque circuit passe à celui de l'autre : L'un s'ouvre et l'autre se ferme simultanément.
Quelle est la différence entre un bouton-poussoir et un commutateur ?
Un bouton-poussoir n'est pas un commutateur : la différence entre un bouton-poussoir et un interrupteur réside dans l'état après un actionnement. Un bouton-poussoir revient à sa position d'origine après avoir été actionné, tandis qu'un interrupteur reste dans sa nouvelle position. Les exemples typiques d'un bouton-poussoir sont une sonnette de porte ou le bouton de la souris, tandis que pour un interrupteur, il s'agit de la lumière ou de la cuisinière.
