Moins de câblage, plus de flexibilité : comment Springer a standardisé ses postes de commande !

Un seul poste de commande plutôt qu'une multitude de variantes : voici comment ce constructeur autrichien de machines spéciales pour l'industrie du sciage et du bois connecte ses postes de réarmement via IO-Link.

Construction de machines spéciales – Industrie du sciage et du bois (depuis 1952, Friesach/Carinthie)

IO-Link Classe A via une connectique M12

Réduction considérable des travaux de câblage et diagnostic intégré

Le défi : quand le câblage traditionnel atteint ses limites

En tant que constructeur de machines spéciales, Springer répond aux exigences individuelles de ses clients – d’où l’importance des solutions standardisées pouvant s’adapter avec souplesse.

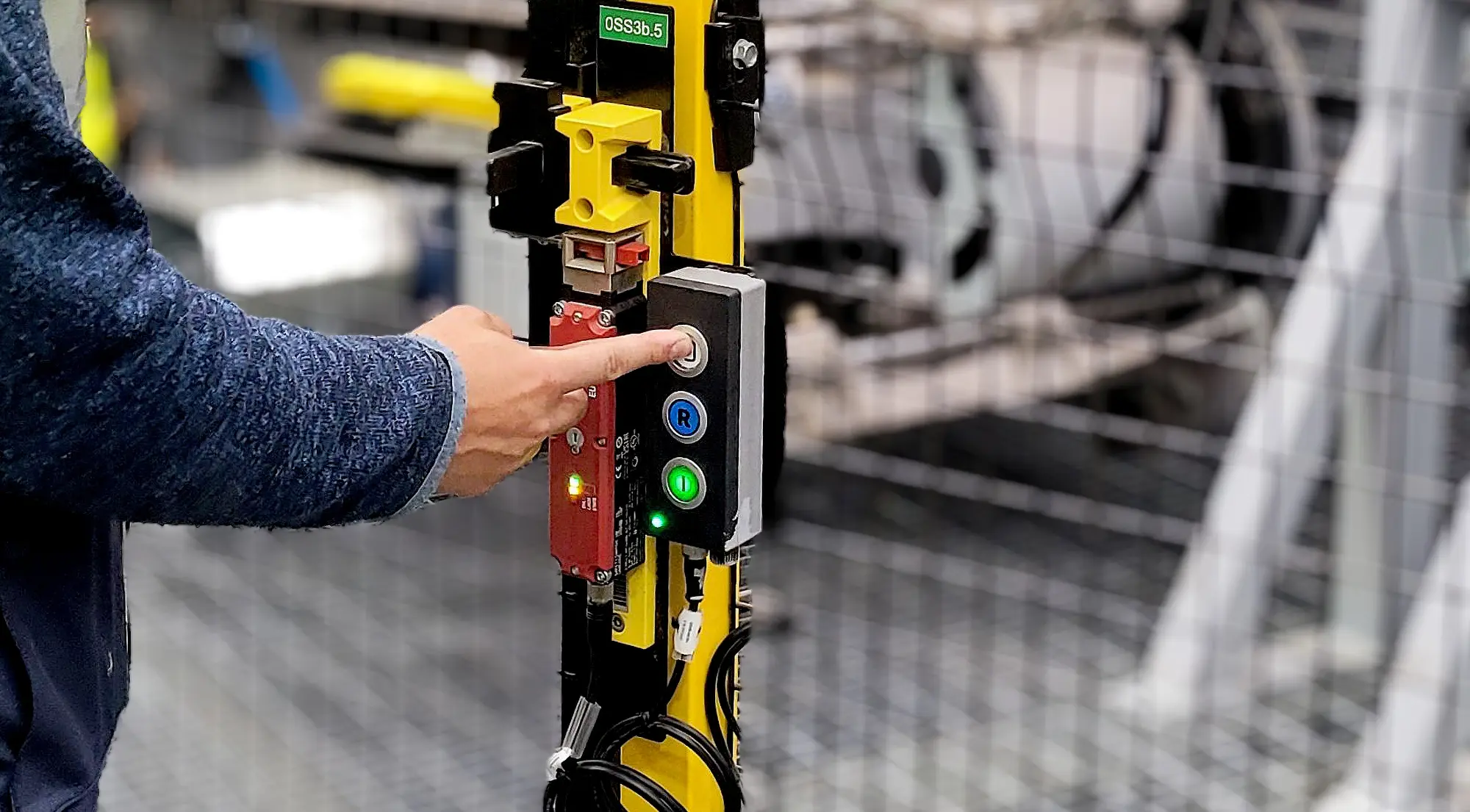

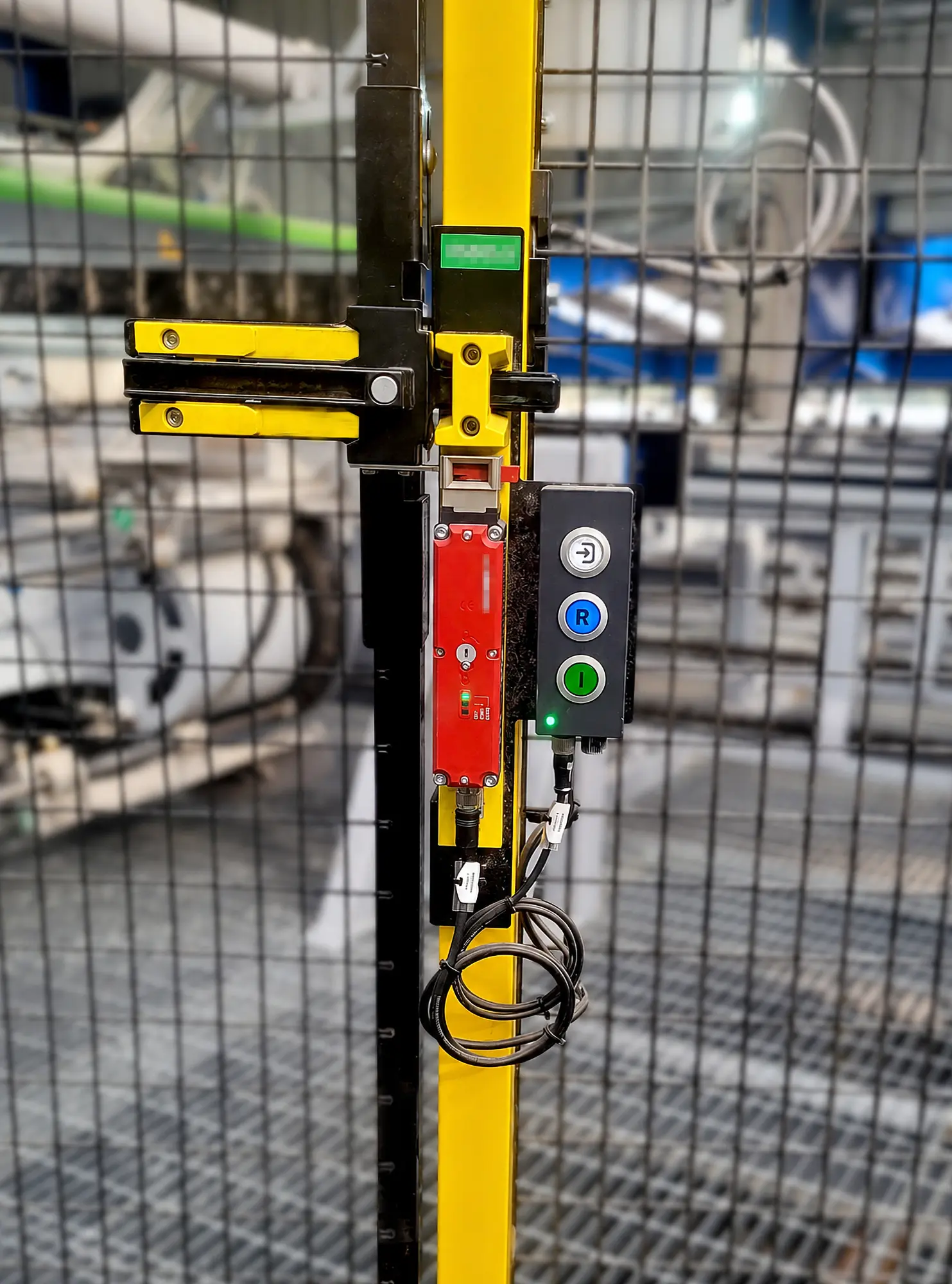

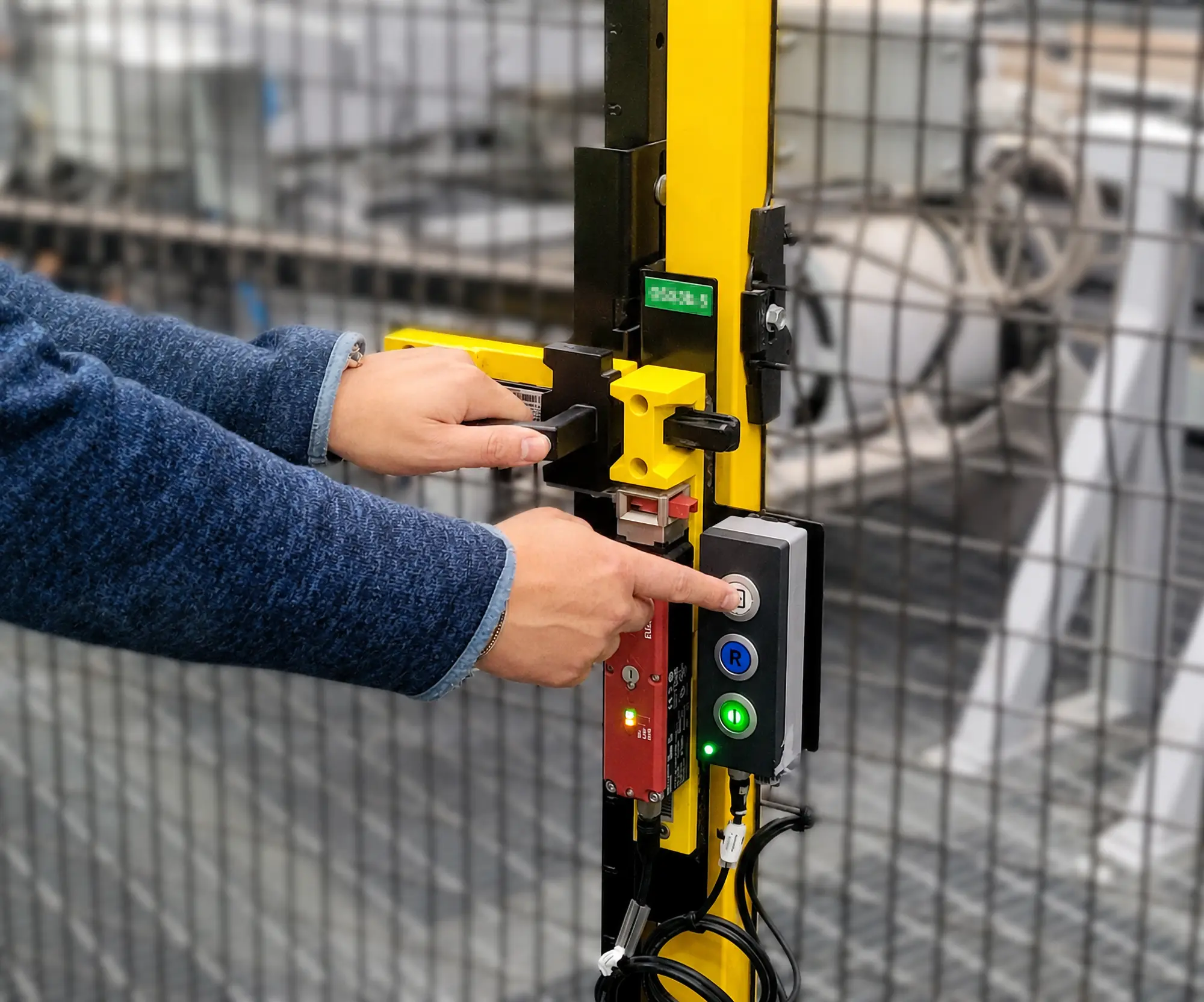

Jusqu’à présent, au niveau des postes de réarmement sur les dispositifs de protection, chaque contact d’un bouton-poussoir ou d’un sélecteur était câblé individuellement jusqu’à la commande.

Springer avait besoin d’une solution qui :

réduise considérablement les efforts croissants liés au câblage, aux bornes et à la documentation sur les machines complexes,
diminue le nombre croissant de postes de commande différents (et donc aussi la conception, le montage et la gestion des stocks),
permette des modifications fonctionnelles sans avoir à intervenir sur le câblage.

La solution : un poste de commande IO-Link standardisé

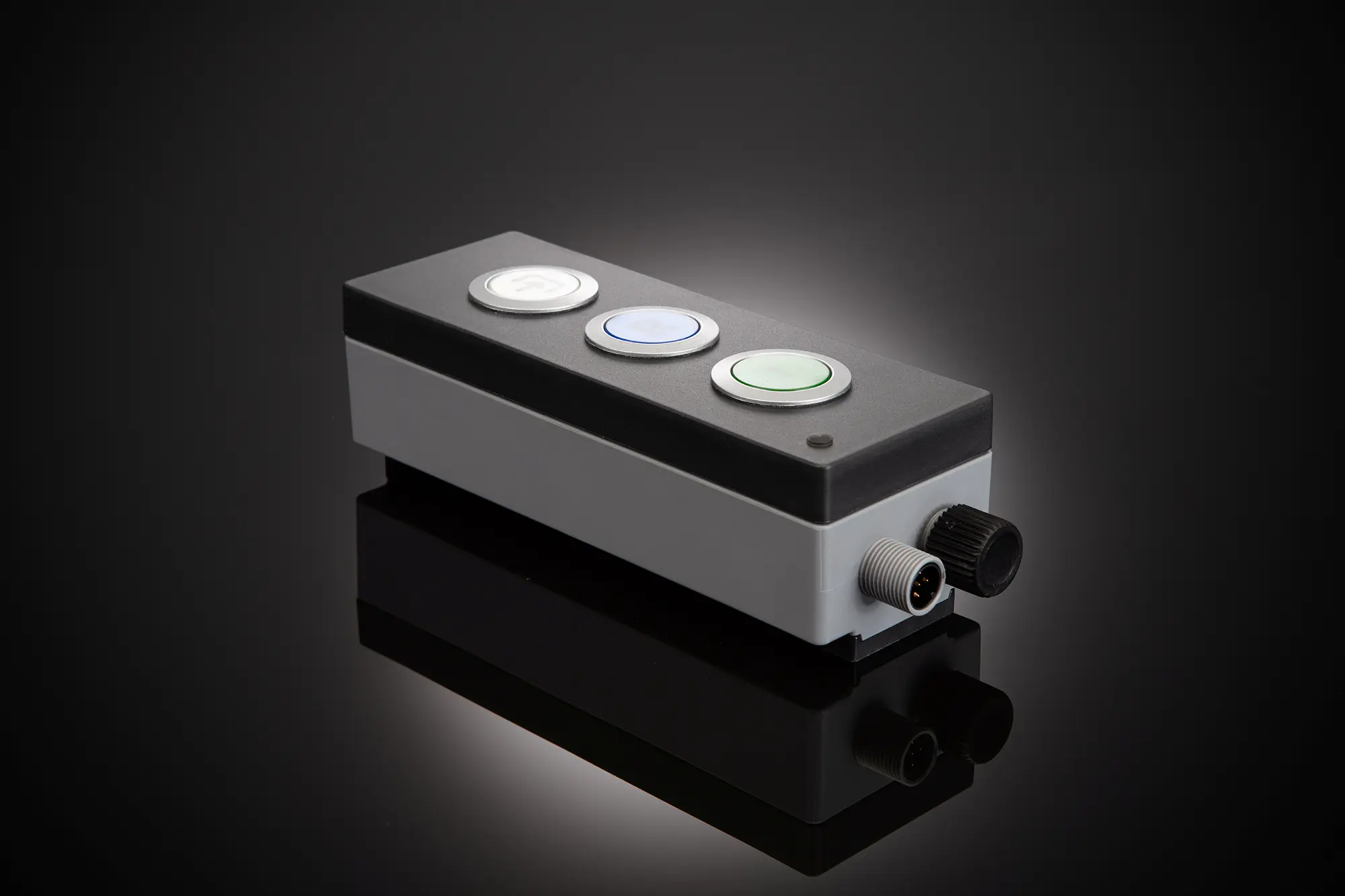

L'IO-Link étant déjà bien établi dans les installations, Springer a intégré, en collaboration avec SCHLEGEL, les postes de commande dans le concept de communication – sous la forme d'un poste de commande unique doté de trois postes de commande :

Seulement trois câbles : Trois postes de commande peuvent être raccordés via un dispositif IO-Link de classe A – la connectique M12 permet un câblage rapide et ne nécessitant pas l’intervention d’un spécialiste.
Diagnostic intégré : les pannes de lampes sont détectées, les cycles de commutation des éléments de commande sont surveillés – analyse rapide des défauts via l’interface de paramétrage.
Configuration flexible : deux contacts NO par poste de commande permettent de remplacer ultérieurement les appareils de commande sans modifier le câblage.
Sécurité des équipements de protection : le boîtier ne s’ouvre qu’à l’aide d’un outil – la maintenance via le connecteur M12 reste néanmoins aisée.

Le résultat : la standardisation au service de la flexibilité numérique

La solution IO-Link est utilisée en série depuis fin 2024 – seules quelques semaines se sont écoulées entre le concept initial et le prototype :

Moins de câblage : plusieurs postes de commande sont connectés ensemble via IO-Link, ce qui réduit considérablement les efforts d'installation.
Moins de variantes : une plateforme matérielle uniforme réduit le nombre de variantes au niveau de la conception, de la fabrication et de la gestion des pièces de rechange.
Plus de flexibilité : les modifications fonctionnelles peuvent être mises en œuvre dans le logiciel, sans intervention sur le matériel.

Souhaitez-vous obtenir des résultats similaires ?

"« Nous avions atteint les limites avec le câblage traditionnel. IO-Link a considérablement allégé notre charge de travail et nous a donné plus de flexibilité. SCHLEGEL ne nous a pas simplement livré un produit : l'entreprise a développé avec nous la solution la mieux adaptée. »"

Reinhold Danner

Responsable Automatisation, Springer Maschinenfabrik GmbH
