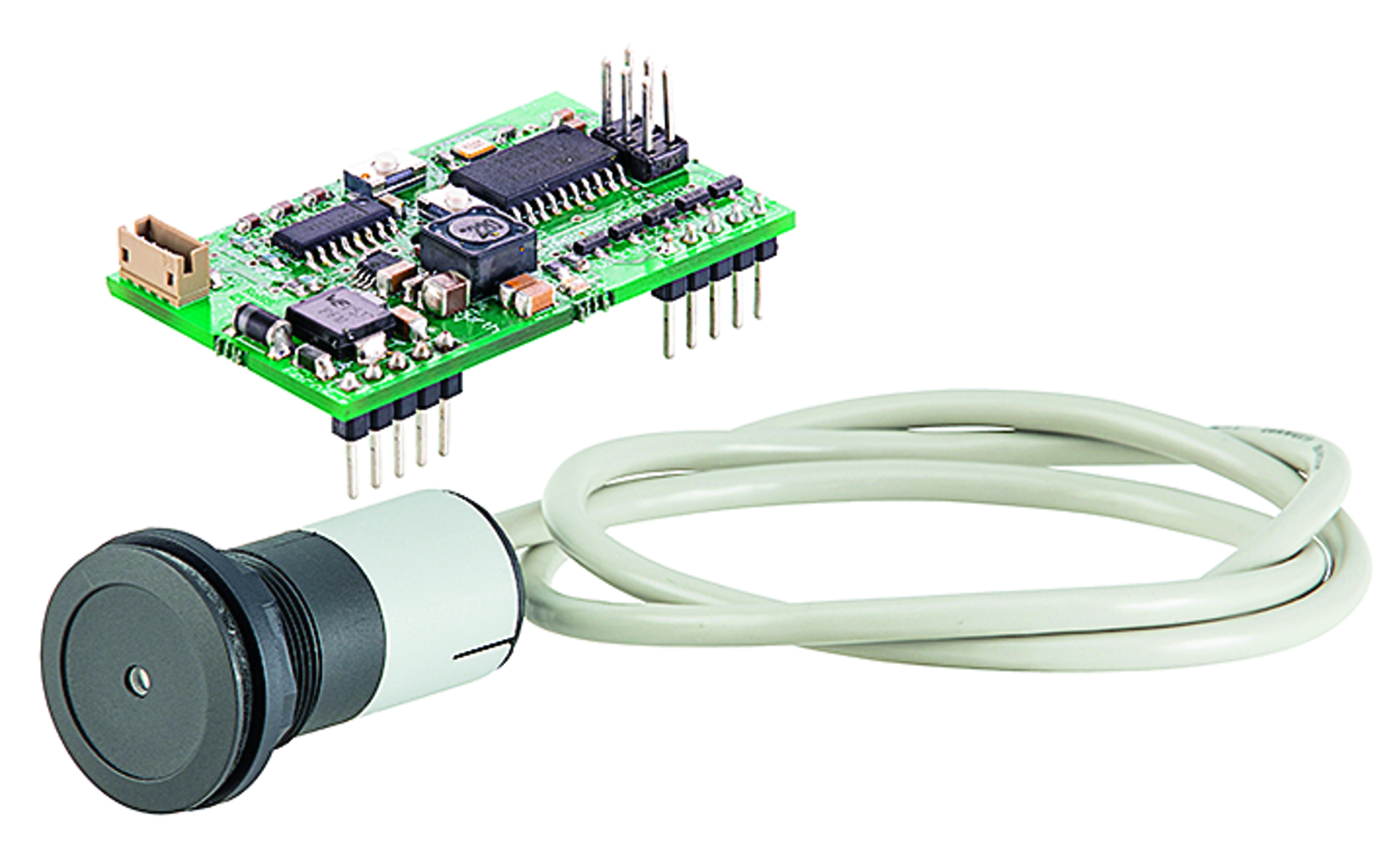

SKS_RRJSW_TCA - SKS TCA Bundle (commande, lecteur, transpondeur)

L'électronique d'évaluation du SKS TCA est conçue comme un module enfichable embarqué et possède 5 sorties à collecteur ouvert qui peuvent être placées directement sur les entrées d'un API ou d'autres commandes avec des entrées à collecteur ouvert. Ces entrées peuvent ainsi être adressées directement par le SKS TCA. En combinaison avec le système de bus modulaire de Schlegel**, le SKS TCA peut également être utilisé en liaison avec des systèmes de bus de terrain. Pour cela, l'état des sorties à collecteur ouvert est transmis au système de bus de terrain correspondant via le système de bus modulaire et peut y être évalué. La commutation des sorties s'effectue à l'aide du numéro de transpondeur validé par le lecteur. Ce numéro est reproduit sous forme de valeur binaire sur les sorties à collecteur ouvert de l'électronique d'analyse (TCA = Transponder-Collector-Assignment) et est donc unique pour chaque transpondeur. Comme chaque transpondeur possède une combinaison unique de sorties, cela signifie qu'aucun groupe d'utilisateurs ne peut être formé avec le SKS TCA. Le SKS TCA supporte le mode de fonctionnement de l'interrogation cyclique. Lors de l'interrogation cyclique, la présence du transpondeur est contrôlée en permanence à intervalles réguliers. Tant que le transpondeur est enregistré, la fonction activée par le transpondeur reste active. Le SKS TCA permet de gérer jusqu'à 25 clés d'utilisateur. Chaque clé utilisateur a son propre niveau d'autorisation. ** Le système de bus modulaire de Schlegel permet d'intégrer facilement les unités de commande dans les systèmes de bus de terrain suivants : Profibus, Profinet, CANopen, Ethernet IP, EtherCAT, Powerlink, IO-Link et AS-Interface. Le système de bus modulaire communique vers l'extérieur via le nœud de bus correspondant et en interne via un protocole propriétaire de Schlegel.
