SVATLRBI - Bouton-poussoir à éclairage circulaire
Le bouton-poussoir SHORTRON® SVATLRBI se distingue par son cache en acier inoxydable de haute qualité et son éclairage annulaire bleu intégré. Avec un indice de protection IP65/IP67, le type de contact 1NO + 1NC et un raccordement à fiche plate (2,8x0,8 mm), il est polyvalent. Aussi bien électrique que mécanique, il supporte 1 million de manœuvres.
Température de fonctionnement
-25 ... 70°C
Durée de vie mécanique
1.000.000 cycles de commutation
Type de contact
1NO
Homologations
DNV, VDE, CCC , cURus , ENEC10 , CE , UKCA
Fonction de commutation
fonction d'impulsion
Courant nominal de fonctionnement IEC/EN 60947-5-1
250 V DC
250 V AC
250 V AC
Type de protection avant
IP67 , IP65
Couleur de l'actionneur
bleu
Température de stockage
-40 ... 80°C
Classe de protection
II (isolation de protection)
Éclairage
oui
Couleur du cadre frontal
acier inox poli
Course de l'actionneur
2,3 mm
Série
SHORTRON®
Forme
rond
Découpe de montage
Ø 22,3 mm
Durée de vie électrique
1.000.000 cycles de commutation
Tension de fonctionnement nominale
250 V DC
24 V DC
125 V DC
240 V AC
60 V DC
120 V AC
24 V DC
125 V DC
240 V AC
60 V DC
120 V AC
Courant nominal de fonctionnement
0,55 A DC
0,27 A DC
1,5 A AC
3 A AC
2 A DC
1 A DC
0,27 A DC
1,5 A AC
3 A AC
2 A DC
1 A DC
Croquis techniques
Téléchargements

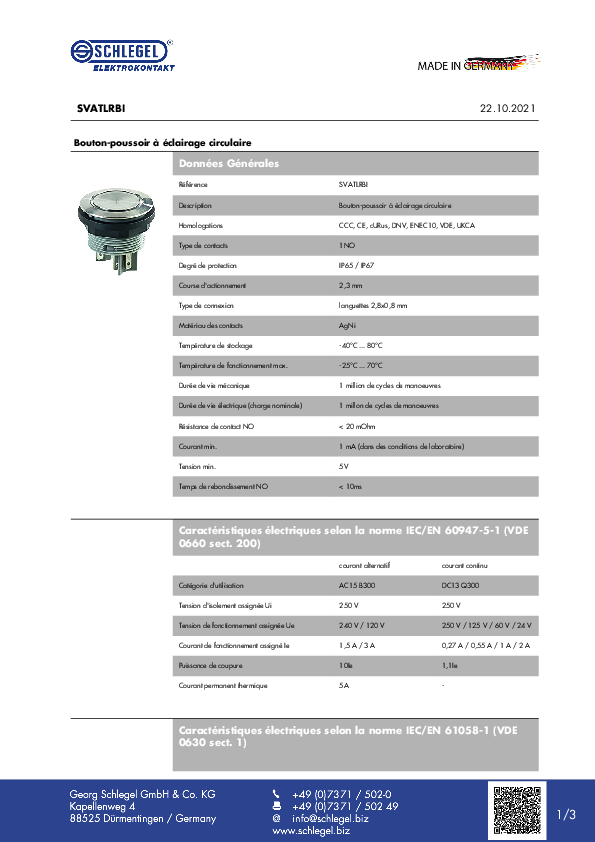

Fiche technique_SVATLRBI
